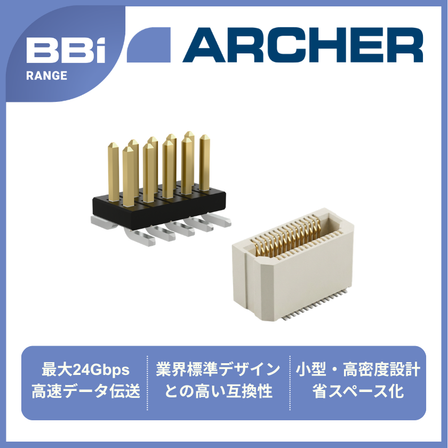

高速データ伝送向け超小型メザニンコネクタArcher
ノイズや歪みのないクリーンな信号で高速伝送を実現！高い信号品質＆省スペース設計
Harwin社のArcherシリーズは、0.80mmおよび0.50mmの極小ピッチをラインナップし、それぞれ最大12GHz/24Gbps、8GHz/16Gbpsの高速データ伝送に対応したメザニンコネクタです。 基板上の占有面積を最小限に抑えながら、高速通信機器で求められる産業レベルの確実な接続を実現します。
基本情報
【Archerシリーズの特徴】 ■高速通信対応、5G通信、画像処理などの高速通信機器に最適 ■IDCケーブル対応 ■1ピンあたり定格電流0.5A ■2列タイプで極数を最大化、1列タイプで狭小スペースへ柔軟に実装可能 ■テープ＆リールで供給可能 【Archerの仕様】 ■定格電流：最大0.5A ■動作温度：-40°C ～ +125°C (0.80mmピッチ)、-55°C ～ +85°C (0.50mmピッチ) ■絶縁抵抗：100mΩ max (0.80mmピッチ)、80mΩ max (0.50mmピッチ)、 ■最大電圧：150V AC (0.50mmピッチ)、500V AC (0.80mmピッチ) ■耐振動性：10-55Hz, 1.5mm pk-pk / 6時間 ■耐衝撃性：50G (490m/s²) ※詳細仕様については、お気軽にお問い合わせください。 ※メーカー・製品の紹介資料について、弊社公式サイトをご覧ください
価格帯
納期
型番・ブランド名
Harwin
用途／実績例
■工場自動化 ■組込み機器・IoTデバイス ■民生用電子機器 ■モニタリング・監視システム ※詳しくは、PDF資料をダウンロードいただくか、お気軽にお問い合わせください。
