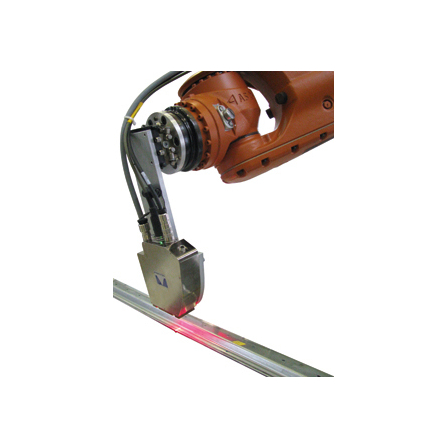

溶接ビード表面検査 WeldMaster Inspect
溶接ビードの検査に画像とAIをドッキング
■ 主な装置構成は、専用の産業用小型PC、センサーカメラ、I/O通信用機器の3つのみ ■ 従来のWeldMaster同様、お客様の要望に応じ、ワークに適した測定、検査、判定を高速処理 ■ センサーカメラだけではなく、CLSを使用した検査も可能に ＜WeldMasterセンサーカメラ＞ ■ センサーカメラを一新。精度の高いF64mmカメラと、ワーキングディスタンスを確保できるF120カメラをラインナップ ■ センサーカメラ自身に高速処理能力を持たせたことで、2D、3Dプロファイルの平行処理が劇的に高速化 ■ クレイスケールイメージを採用した画像検査により、2Dプロファイルから溶接ビードの幅、有無が正確に判定可能 ■ 画像検査にAI（機械学習）を採用したことで、今までの装置では判別が難しかった溶接ビードも検出可能に ＜色収差共焦点 CLSラインセンサー＞ ■ ミクロン単位でワーク表面の3Dプロファイルを取得可能 ■ 非常に微小なピット、割れ、形状変化などを高速検出 お客様からのお問い合わせをお待ちしております。
基本情報
＜WeldMasterセンサーカメラ＞ 最大ピクセル数：1280 x 1024 最大サンプリング数：8207 fps （3D プロファイルのみ、ピクセル数によって変化） 4800 fps （2D＋3Dプロファイル並行処理時、ピクセル数によって変化） サイズ：150.5 x 46.5 x 163.3 mm (LxWxH) カメラ本体重量：1350 g
価格帯
納期
型番・ブランド名
WeldMaster Inspect
用途／実績例
テーラードブランク、ギア、カーボディなどの溶接ビード、ブレージング溶接の検査
関連動画
カタログ（4）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
プレシテックは、レーザー材料加工および光学測定技術のスペシャリストです。 弊社は単なるシステムおよびコンポネントのサプライアーではなく 顧客の円滑な加工プロセスの専門的なパートナーです。 弊社は基礎段階からご相談に応じ、顧客と共に顧客の要望ならびに 目的を的確にコンサルトします。独自の加工プロセスでの成功の鍵が 展示、監視、加工処理、制御の4構成であることを把握しています。 これによって初めて、顧客の用途に適切なソリューションを提供することができるのです。 数十年来の経験からだけではなく、レーザー加工ヘッド、品質監視 システムならびに間隔/厚み測定用の光学的測定システム等の弊社 高品質製品から直接その利点を得ることができます。 光学センサーは最高級の精密性とダイナミックな適合性が特徴です。 さらに、高速測定でも正確な値を検出します
