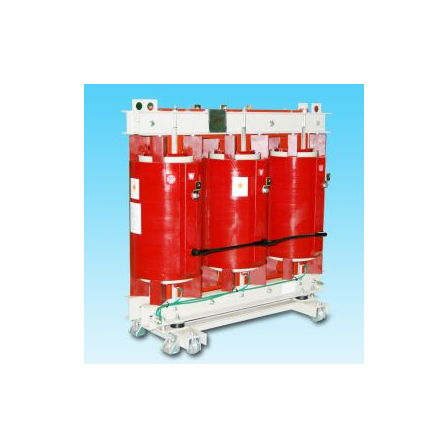

リショーキャスト 混触防止板つき変圧器
データセンターなど稼働を止めることができない機器への電力供給に
低圧側の巻線と混触防止板を、エポキシ樹脂で一体注型した変圧器です。 変圧器内で生じる高圧電路と低圧電路の混触対策として、低圧電路にＢ種接地をとります。こうすると低圧回路のどこかで地絡が起こった場合、Ｂ種接地を介して閉じた回路が形成されるため、地絡電流が大きくなります。これを保護装置が検知すると低圧電路の全体が停電に至りますので、諸般の事情で稼働を止められない機器も同時に停止します。 低圧巻線内に設けた混触防止板にＢ種接地をとると、低圧電路を非接地としていても、変圧器内で生じた混触電流は、混触防止板を介して大地に逃すことができます。 データセンターのサーバーやルーターなど、稼働を止めることが困難な機器が低圧電路につながる場合は、低圧電路を非接地として、混触防止板つき変圧器をご採用いただくことで混触対策を講じることができます。
基本情報
混触防止板つき変圧器は、サーバやルータといった、稼働を止めることができない機器に電力を供給する配電盤に好適です。 リショーキャスト混触防止板つき変圧器は、一次巻線、二次巻線、ともにガラス繊維強化エポキシ樹脂で頑強に絶縁し、これらをくさびでしっかりと固定していますので、兵庫県南部地震級の揺れにも耐えることを確認しております。 さらに雷インパルス電圧や高調波を、ある程度抑制する効果も確認しております。
価格帯
納期
型番・ブランド名
リショーキャスト
用途／実績例
低圧巻線とともに一体モールド注型した、混触防止板を介してＢ種接地を行う。
詳細情報
-
◀低圧電路を非接地にすると、変圧器内で高圧電路と低圧電路が混触した場合、高電圧が降圧されないまま機器に加わり非常に危険です。
-
◀低圧電路にB種接地をとれば、変圧器内で高圧電路と低圧電路が混触した場合でも、大電流を大地に逃がすことができます。
-
◀低圧電路にB種接地をとると、どこかで地絡が生じた場合、Ｂ種接地を介して閉じた回路ができることで、大きな地絡電流が流れます。これを保護装置が検出すると低圧電路全体が停電に至り、重要な機器の稼働も停止します。
-
◀変圧器に混触防止板を設けて、これにB種接地をとると、諸般の事情で低圧電路を非接地にしていても、混触による大電流を大地に逃がすことができます。
-
◀混触防止板から引き出されたB種接地線(みどり色のコード)
-
◀正弦波印加時の減衰率 混触防止板を設けた変圧器は、機器の誤作動を引き起こす高調波を、ある程度減衰させることを確認しております。
