【木材加工・木工向け】2D/3Dレーザープロジェクター
部材の輪郭・配置位置を実寸投影。計測・マーキングと段取りを省力化し、材料ロスを低減。デモンストレーションも可能！
【ZLPシリーズとは】 2D・3D CAD図面に基づく輪郭線や位置情報を、木材や作業面へ実寸大で直接投影するレーザープロジェクターです。 部材位置、クランプ・吸着カップ位置、加工輪郭を表示し、木造軸組、集成材、CNC加工などを非接触で支援します。 【主な用途】 ●木造軸組の部材配置 ●集成材梁・フレームの製作 ●CNC木工センターの段取り ●階段・釘トラスの製造 【導入効果】 ●計測・マーキング・段取りを効率化 ●配置ミスや材料ロスを低減 ●単品・小ロットや形状変更へ柔軟に対応 【機種選定・デモ】 用途や設置条件に応じて、ZLP1、ZLP2、ZLP2-HighPowerから適したモデルをご提案します。 デモンストレーションも可能ですので、お気軽にご相談ください。
基本情報
●2D・3D図面を実寸通りにレーザー投影 ●精度 ±0.1mm/m（投影距離1mにつき±0.1mmの精度） ●投影範囲最大10m×10m、投影距離最長20m、複数台を連携して大型ワークにも対応 ●視認性に優れた高出力/高輝度グリーンレーザー ●フットスイッチ・リモコン・バーコードリーダー等と連携可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
型番・ブランド名
ZLPシリーズ（ZLP1/ZLP2/ZLP2-HighPower）｜Z-LASER
用途／実績例
【木材加工・木工での用途例】 ●木造軸組：CADデータを投影し、木材の配置をガイド ●集成材梁・フレーム：梁形状やクランプ位置を表示 ●CNC木工：ワーク・吸着カップの輪郭や切削位置を投影 ●階段製造：木目に合わせて踏板の配置を支援 ●釘トラス：プレスブロック、釘プレート、木製梁の位置を表示 計測・マーキング・段取りを効率化し、配置ミスと材料ロスの低減を支援します。
詳細情報
-
【木造軸組構造】 CADデータを作業面に直接投影し、手作業による計測やマーキングが不要に。投影されたデータに基づいて木材を配置するため、作業効率が向上し、ミスも最小限に抑えられます。
-
【集成材梁およびフレーム】 ビーム形状を表示し、クランプを接着床内に正確に配置。これにより、必要な積層材の量を正確に決定することができます。
-
【CNC木工センター】 ワークピースの輪郭と吸着カップの輪郭を表示し、CNC真空吸着カップを最適な位置に配置。吸着カップの損傷防止、材料の位置決めの簡素化や利用効率を実現します。
-
【階段製造】 階段の施工時、材料の無駄を最小限に抑え、材料費を削減。また付属のソフトウェアにより、加工する階段踏板を、木目模様に合わせて最適な位置に配置・表示。作業時間の短縮と生産性の向上を実現します。
-
【釘トラス】 釘トラスの設計ファイルから実物大のレーザー画像を生成し、作業面に投影。これによりプレスブロック、釘プレート、木製梁の位置が表示されます。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| ZLP1 | コンパクト・簡単操作・高コストパフォーマンス |

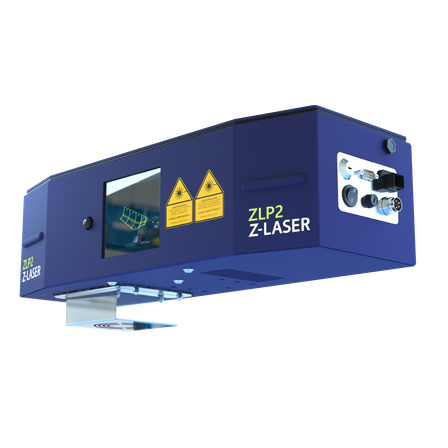

| ZLP2 | ハイパフォーマンス・ファイバーカップルレーザー光源 |
| ZLP2-HighPower | 最高水準の視認性を発揮する高出力レーザープロジェクター |
