【複合材料・積層工程向け】2D/3Dレーザープロジェクター
繊維マット・プリプレグの積層用輪郭を金型へ実寸投影。配置ミスと材料ロスを減らし、積層作業を効率化。デモンストレーションも可能！
【ZLPシリーズとは】 2D・3D CAD図面に基づく輪郭線や位置情報を、複合材部品の金型・治具へ実寸大で直接投影するレーザープロジェクターです。 ガラス繊維・炭素繊維マット、プリプレグ、織物などの積層位置や向きを表示し、手作業による積層工程を非接触で支援します。 【主な用途】 ●ガラス繊維・炭素繊維マットの積層 ●プリプレグ・織物・テキスタイルマットの配置 ●多層構造部品・複雑な3D金型への積層 ●航空宇宙・自動車・風力発電向け複合材部品の製造 【導入効果】 ●積層時間と作業負担を軽減 ●配置ミスや手直し、材料ロスを低減 ●テンプレート交換を不要にし、形状変更へ柔軟に対応 ●複雑形状でも再現性と品質の安定化を支援 【機種選定・デモ】 用途や設置条件に応じて、ZLP1、ZLP2、ZLP2-HighPowerから適したモデルをご提案します。 デモンストレーションも可能ですので、お気軽にご相談ください。
基本情報
●2D・3D図面を実寸通りにレーザー投影 ●精度 ±0.1mm/m（投影距離1mにつき±0.1mmの精度） ●投影範囲最大10m×10m、投影距離最長20m、複数台を連携して大型ワークにも対応 ●視認性に優れた高出力/高輝度グリーンレーザー ●フットスイッチ・リモコン・バーコードリーダー等と連携可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
型番・ブランド名
ZLPシリーズ（ZLP1/ZLP2/ZLP2-HighPower）｜Z-LASER
用途／実績例
【複合材料産業での用途例】 ●繊維積層：ガラス繊維・炭素繊維マットの輪郭を金型へ投影 ●プリプレグ配置：各層の輪郭と向きを表示 ●多層構造部品：積層位置や順序を曲面・3D金型上でガイド ●航空宇宙部品：複雑形状の積層作業を支援 ●風力タービン部品：ローターブレードの積層・位置合わせを支援 配置ミスや手直し、材料ロスを減らし、積層時間の短縮と品質の安定化を支援します。
詳細情報
-
【ガラス繊維・炭素繊維マットの積層】 ガラス繊維や炭素繊維マットの正確な積層から、複雑な航空機・航空宇宙部品の製造まで、Z-LASERのレーザープロジェクターは航空宇宙産業に欠かせないツールです。
-
【風力タービン用複合材ブランク】 レーザープロジェクターを使用してガラス繊維・炭素繊維マットを正確に配置することで、ローターブレード製造における生産性を最大30％向上させることができます。同時に、品質を最適化し、人的ミスを最小限に抑えます。
-
【風力タービンローターの製造】 各層の輪郭を正確に表示し、風力タービンローターの製造における、ガラス繊維マットやプリプレグの位置決めを簡素化・迅速化。一般的な3D CADフォーマットに対応し、生産性を最大30％向上させることが可能です。ブレードの品質向上、ミスの削減、製造プロセスの効率化にも貢献。
関連動画
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| ZLP1 | コンパクト・簡単操作・高コストパフォーマンス |
| ZLP2 | ハイパフォーマンス・ファイバーカップルレーザー光源 |

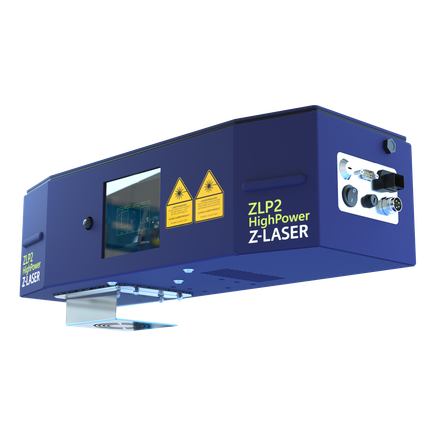

| ZLP2-HighPower | 最高水準の視認性を発揮する高出力レーザープロジェクター |
カタログ（3）
カタログをまとめてダウンロード
