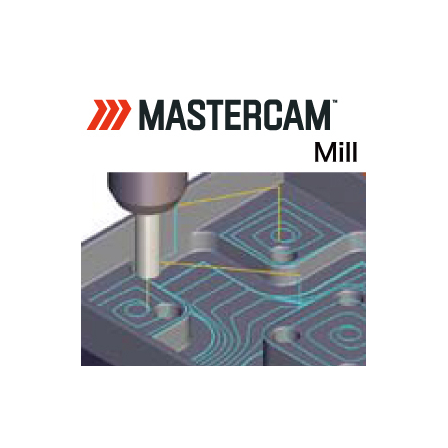

3DCAD/CAM『Mastercam Mill』
2軸・2.5軸・簡易3軸加工対応『Mill』、複合面3軸加工にも対応『Mill3D』
■Mill（2軸/2.5軸/簡易3軸加工） ワイヤフレームだけでなく3Dソリッドモデルから輪郭・ポケット・穴形状などの2/2.5軸加工ツールパスを作成できます。 また、単一面への3軸加工データも作成できます。 ■Mill3D（3軸ミーリング加工） Millの機能に加えて、複合面に対する粗取りから仕上げ工程まで多彩な同時3軸ツールパスを搭載して様々な形状、素材へのミーリング加工を実現します。 また、『Lathe』や『Multi-Axis』、『Mill-Turn』などのモジュールを組み合わせることで、様々な複合加工にも対応します。 ・『Mill』＋『Lathe』→旋盤＋割出し固定ミーリング ・『Mill3D』＋『Lathe』→旋盤＋割出しミーリングでの三次元加工 ・『Mill3D』＋『Multi-Axis』＋『Mill-Turn』→旋盤＋同時多軸ミーリング
基本情報
【Mill/Mill3D 共通機能】 ・ワイヤーフレーム加工 ・再切削機能 ・アプローチタイプや送り速度などの詳細設定 ・工具登録 ・巻きつけ加工 ・割り出し加工 ・島の正面切削 ・円弧切削 ・簡易3軸加工対応 （選択した曲面（単一面）に対して、荒取り・仕上げの3軸加工が可能） ・フィーチャベースツールパス作成機能 （ソリッドモデルの形状を自動認識して、ミーリングからドリル加工まで最適なツールパスを自動的に割り当て生成） 【Mill3D 機能】 ・仕上げ等高線加工 ・ブレンド加工 ・面沿い加工加工 ・ストック設定 ・高速加工向けツールパス（ダイナミック最適粗取り/エリア粗取り/ハイブリッド（仕上げ）など） ・ツールパス最適化機能（仕上がり面のコントロールが可能）
価格情報
-
納期
型番・ブランド名
Mastercam 2018 Mill
用途／実績例
詳細はお問合せ下さい。
詳細情報
-
【Mill/Mill3D 共通機能】ワイヤフレーム加工 ワイヤフレームに対してのポケット・輪郭・面取り加工や2.5軸加工に対応。
-
【Mill/Mill3D 共通機能】割り出し加工 加工平面を指定するだけで、任意の角度からツールパスを作成。 保護領域を指定すれば、領域外側での退避が可能。
-
【Mill/Mill3D 共通機能】簡易3軸加工にも対応（単一面） 選択した曲面（単一面）に対して、粗取り・仕上げの3軸加工が可能。 これまで2.5軸で対応していた形状も効率的にツールパスを作成可能。
-
【Mill/Mill3D 共通機能】簡易3軸加工にも対応（複合面） 複合面に対しても制限付きで3軸ツールパスを作成可能。
-
【Mill3D 機能】仕上げ等高線加工 Z軸切り込みが一定の等高線加工に加えて、傾斜の緩やかな面を自動検出してその領域のみを加工するツールパスを同時作成。
-
【Mill3D 機能】 フローライン（面沿い）加工 面の流れに沿ったツールパスを作成。面の曲率と並行に削るため、負担が少なく仕上げ面の精度が向上。
-
【Mill3D 機能】 ダイナミック最適粗取り コーナーでの複数回切込みや取り残しを考慮した独自のZ切り込み動作など、低負荷で効率的な粗取り加工を実現。
-
【Mill3D 機能】 ハイブリッド（仕上げ） 曲面加工時に等高線とピッチ一定加工を傾斜角度で切り替え、継ぎ目のない高精度な加工面を実現。
