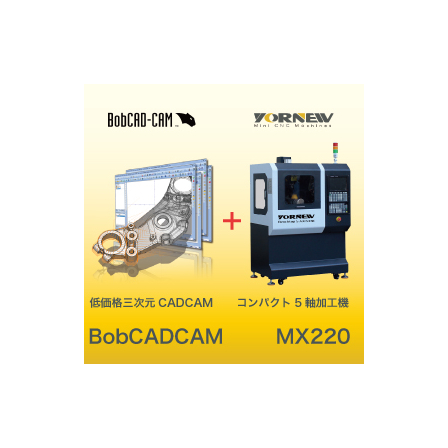

低価格CAMと5軸加工機で効率化！BobCADCAM×MX220
導入コストを削減しながら複雑形状を一度に加工に効率UP！
Small Fab（スモールファブ）は、小規模・分散型のマイクロファクトリーのことです。 オフィスや研究開発拠点に小さなラボを設置することで、工場のような設備を持たなくても、CAD/CAM、3Dプリンタ、CNC工作機械、3Dスキャナなどを活用して、試作や少量生産を迅速かつ低コストで行えます。 現場の課題解決に直結する、柔軟で実践的なものづくりの仕組みです。 その3Dデジタルツールは、1製品で運用することはほとんどありません。 今回は三次元CADCAMソフト「BobCADCAM」と5軸加工機「Yornew MX220」を使用することで作業の効率化を促進します。 圧倒的な低価格でありながら充実した機能を搭載している低コストは年間維持費ゼロの永久ライセンスのソフトです。 長期運用における圧倒的コスト削減を実現しながら、充実した機能が搭載されています。 このソフトを活用することに加えて、複雑形状の複数面を一度に加工することができる小型の割り出し5軸加工対応機「MX220」を使用することで、 割り出し角度に応じた工具パスを自動生成でき、面取りやバリ取りを効率的に行えます。
基本情報
～CADCAMソフトBobCADCAM～ [入出力フォーマット] ■入出力 .bbcd、.igs,.iges、.stp,.step、.stl、.dxf、.dwg、.sat、.3dm ＜入力のみ＞ .bbcd,.cad、.x_t、.x_b、.sldprt [モジュール一覧] ■Express：2軸加工 ■3AxisPro：3軸加工高機能（高速粗取、スキャロップなど） ■3AxisPremium：3軸加工高機能+多軸制御向けツールパス ■4AxisStandard：割出し4軸加工 ■4AxisPro：同時4軸加工 ■5AxisStandard：割出し5軸加工 ■5AxisPro：同時5軸 ～コンパクト5軸加工機Yornew MX220～ ■作業面の大きさ(長さ×幅)：460×130mm ■所要床面積(幅×奥行)：750mm×920mm ■主軸回転数は2.2kwの高出力&最大24,000回転/分 ■X軸230mm/Y軸130mm/Z軸220mm ■位置決め精度/0.02mm
価格帯
納期
型番・ブランド名
BobCADCAM × MX220
用途／実績例
・アルミ・真鍮などの軽金属をはじめ、ABSやアクリルなど樹脂材料を含む様々な材料に対応 ・部品加工や文字・マーク彫刻など幅広い加工
関連動画
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| 小型マシニングセンタ MX400 | 動作範囲(X/Y/Z)mm:400x500x200 |
| 卓上CNC旋盤 CK140 | 最大加工径：Φ60mm、 X軸移動量:70mm、 Z軸移動量:160 |
