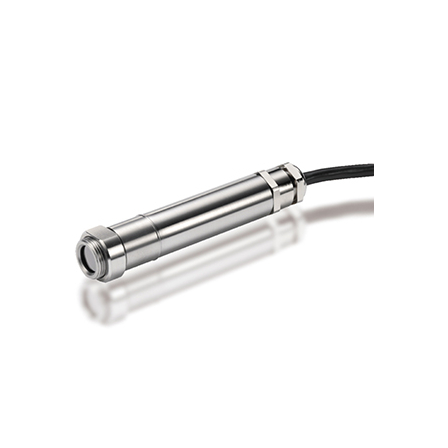

【PyroCouple】 （パイロカップル）赤外線温度センサー
小型計量・堅牢ボディ・高精度±1%・240msec高速応答 産業用機械制御用、生産現場の温度監視など多目的に応用できます。
基本情報
【その他仕様】 ◉ 視野角：2:1, もしくは15:1 ◉ 温度範囲： ・LT（-20℃〜100℃） ・MT（0〜250℃） ・HT（0〜500℃） ◉ 測定波長領域：8〜14μm ◉ 放射率：0.95（固定） ◉ 電源：24VDC ◉ 本体寸法：Φ18mm（径） x 103mm（長さ） ◉ 重量：約95g ◉ ケーブル1m（標準付属）：延長最長3m（オプション） 【オプション】 ◉ 本体固定金具 ◉ 延長ケーブル ◉ 耐熱用延長ケーブル ◉ 水冷ジャケット ◉ エアパージキット
価格情報
詳細は当社までお問い合わせ下さい。
価格帯
1万円 ~ 10万円
納期
応相談
詳細は当社までお問い合わせ下さい。
型番・ブランド名
PyroCouple
用途／実績例
各種産業用機械、工場設備機器（食品・建築・製紙・印刷・ゴム・タイヤ・電力機器）
詳細情報
ラインアップ（14）
| 型番 | 概要 |
|---|---|
| PC21LT-0 | 視野角2:1、-20℃〜100℃、4-20mA出力 |
| PC21MT-0 | 視野角2:1、0〜250℃、4〜20mA出力 |
| PC21LT-2 | 視野角2:1、-20〜100℃、T熱電対出力 |
| PC21MT-2 | 視野角2:1、0〜250℃、T熱電対出力 |
| PC21LT-1, 3, 4 | 視野角2:1、-20℃〜100℃、0-50mV/J, K熱電対出力 |
| PC21MT-1, 3, 4 | 視野角2:1、0〜250℃、0-50mV/J, K熱電対出力 |
| PC151LT-0 | 視野角15:1、-20℃〜100℃、4〜20mA出力 |
| PC151MT-0 | 視野角15:1、0〜250℃、4〜20mA出力 |
| PC151HT-0 | 視野角15:1、0〜500℃、4〜20mA出力 |
| PC151LT-2 | 視野角15:1、-20℃〜100℃、T熱電対出力 |
| PC151MT-2 | 視野角15:1、0〜250℃、T熱電対出力 |
| PC151LT-1, 3, 4 | 視野角15:1、-20℃〜100℃、0-50mV/J, K熱電対出力 |
| PC151MT-1, 3, 4 | 視野角15:1、0〜250℃、0-50mV/J, K熱電対出力 |
| PC151HT-1, 3, 4 | 視野角15:1、0〜500℃、0-50mV/J, K熱電対出力 |
