最高1400℃ 引張・圧縮材料挙動を in‑situ ミクロ観察

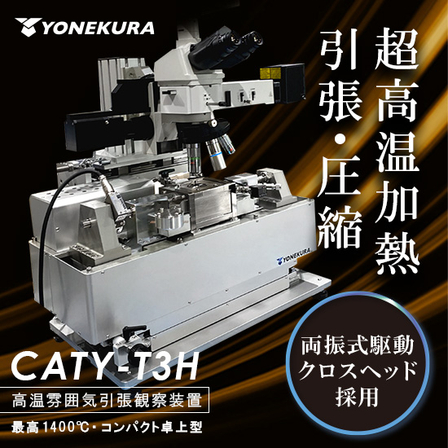

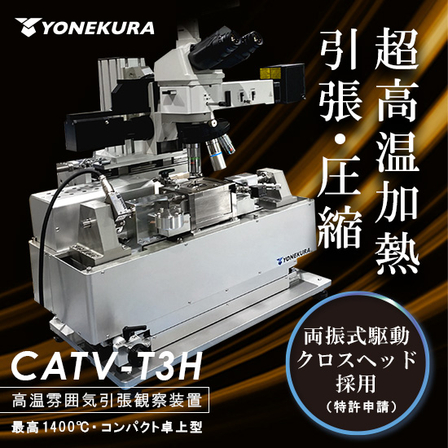

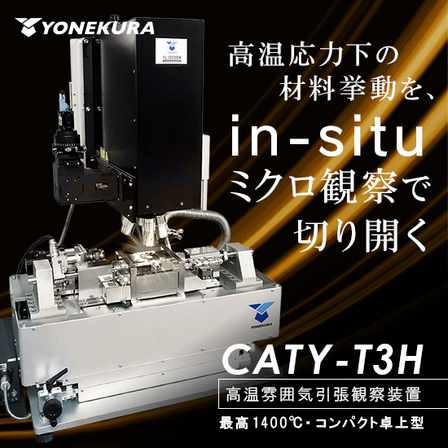

MAX1400℃ 高温応力下の材料挙動を、in-situミクロ観察で切り開く【CATY-T3H】
超高温下の引張・圧縮挙動をリアルタイムで可視化。 in-situ観察が、高温材料開発の精度とスピードを一段引き上げる IR イメージ炉を利用し、高温下で試料の表面状態をミクロその場観察しながら引張または圧縮負荷を加える事ができます。 高温かつ応力下での材料の挙動をリアルタイムで見ることができるユニークな装置です。 コンパクトサイズで設置場所を問わずお使いいただけます。 【特長】 ■両振式クロスヘッド 試験片を見やすい位置に調整できます。 ■最大1400℃の高温・高速加熱が可能 ＊但しサンプルの形状・熱容量によります。 ■雰囲気自在 真空チャンバー構造 ガスフロー中、真空中での応力測定・低サイクル疲労試験・クリープ試験が可能 ■応力下での熱疲労試験と、その場観察の複合試験を実現 【耐熱材料の研究開発を、強力にバックアップ】 実験例：金属・ガラスの溶解・凝固/金属の組織変化/セラミックスの焼結等 対象材料：金属/半導体/セラミックス/ガラス/無機材料/カーボン等 ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
基本情報
【仕様】 《引張モジュール》 荷重容量：2kN（200kgf）または5kN（500kgf） 試験速度：0.001～10mm/min 試験片有効長：最大60mm 《加熱炉》 加熱方式：赤外線2楕円筒集光加熱方式 温度範囲：60～最大1500℃ 温度制御：デジタルプログラムPID-SCR制御 《観察》 対物レンズ：長作動型（×5、10、20、50）、低倍率ズームレンズ、倍率可変型マイクロスコープ 雰囲気：大気中、ガスフロー中、真空中 XYステージ：X軸 ±50mm／Y軸 ±10mm ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
価格帯
納期
型番・ブランド名
CATY‑T3H
用途／実績例
※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
