≪はんだ・基板・溶融・ろう付≫加熱その場観察に好適【IR-HP】

≪はんだ・基板・溶融・ろう付≫加熱その場観察に好適【IR-HP】

チップ部品等の微小実装部品から基板（□100mm）、固体・粉末の溶融、ろう付け等のその場観察を実現します！

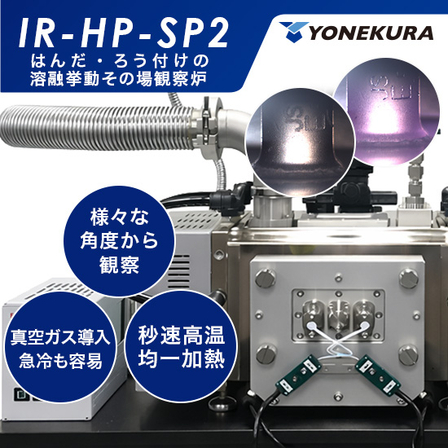

■大型加熱観察装置「IR-HPシリーズ」の特長チップ部品等の微小実装部品から基板（□100mm）、固体・粉末の溶融、ろう付け等のその場観察を実現します！ ▼特徴▼ ・サンプルだけの赤外線集光で基板などの試料を秒速高温均一加熱・クリーン加熱とクリヤーな加熱観察・簡単構造でメンテナンスフリー ■用途各種材料の上部又は側面から「その場観察」できます。その場観察で保存した動画には経過時間・温度が表示され測長機能も御座います。標準で炉体が密閉構造の為、真空引きから各種ガスの導入急冷も容易に行えます。 ■大型加熱観察装置「IR-HPシリーズ」の基本構成ステージ炉本体試料ホルダー（□100mm石英ホルダー・R熱電対1式付き）温度コントローラ冷却水循環装置 CCDカメラ及びズームレンズ PC及び画像キャプチャーソフト顕微鏡ステージについて、ご質問、ご要望等ございましたら、お気軽にお問い合わせください。サンプルの加熱観察テスト、横浜事業所に来社いただいて、ご導入検討の為のデモも行っておりますので、ご希望の場合はご連絡ください。

基本情報

■仕様温度範囲：RT～1300℃（サンプルの熱容量等に依存します）雰囲気：真空排気後高純度ガス中・ガスフロー中到達真空度：10Pa程度～（ポンプの能力に依存します）真空引口：NW25 試料ステージ：□100mm 加熱方式：赤外線ランプ発光・反射集光加熱冷却方式：ランプオフによる自然冷却（オプションで急冷有り）加熱特性：1000℃まで20秒以内（サンプルの熱容量に依存します）安全対策：標準装備：炉体外壁温度センサー・温度偏差オプション：過昇温 ■オプション・真空排気装置ロータリーポンプ～ターボポンプ迄、ご希望の真空度に合わせて選定可能・ガス導入装置浮き子式流量計～マスフロー等も選定可能電磁弁のON、OFFにより指定したタイミングでガスを入れたりガスの切り替え・ガス冷却機構急冷ノズルを使用してサンプルに直接ガスを当てる電磁弁のON、OFFにより指定したタイミングで急冷を行う

価格情報

お問い合わせください

納期

詳細はお問い合わせください

型番・ブランド名

大型高温観察装置『IR-HP-SP2』

用途／実績例

■用途各種材料の上部又は側面から「その場観察」できます。その場観察で保存した動画には経過時間・温度が表示され測長機能も御座います。標準で炉体が密閉構造の為、真空引きから各種ガスの導入急冷も容易に行えます。詳細はお問い合わせください。

カタログ（2）

カタログをまとめてダウンロード

MS-HP-SP2[大型加熱観察装置]　製品カタログ

製品カタログ

このカタログにお問い合わせ

IR-HP[広域その場観察]　製品カタログ

製品カタログ

このカタログにお問い合わせ
