オンライン音速計式 OCR（オイル循環率）計
エアコン開発用。毎秒測定、消耗部品なし、堅牢で、高精度な音速計を用いたOCRセンサー。光学式にはない、様々な優位性があります。
音速センサーのエキスパート、アントンパールが提供する高精度な音速センサーで冷媒中のオイル循環率（OCR）の測定が可能なOCRモニターです。 接液材質の変更も可能な連続測定用センサーのため、幅広い可能性を秘めています。 音速を直接測定し、濃度に多項式で換算するため、再現性の高さに自信があります。 また、煤汚れ、蛍光剤の影響もきわめて少なく、校正頻度も非常に低い低メンテナンス性が国内外で評価されています。 可搬型収納盤に収めて単体で使用するだけではなく、カロリーメーターへ組み込み設置することも可能です。 また、CO２（二酸化炭素）冷媒にもアントンパール社の密度センサーで対応可能です。 下記仕様は、実用例ですので、他の測定範囲でも対応可能です。ぜひご相談ください。
基本情報
測定対象 ： 冷媒サイクル中のオイル循環率（OCR） 測定範囲 ： 0-10％ （他のレンジについては応相談） 温度範囲 ： 0～70℃ （他のレンジについては応相談） 接続 ： OD12mm
価格帯
100万円 ~ 500万円
納期
応相談
2か月程度
型番・ブランド名
L-Sonic6100（音速センサー）、mPDS5（表機計算機）、L-Dens7400HP（密度センサー）
用途／実績例
エアコン冷媒中のオイル循環率測定 主な冷媒：R134a, R404a, R407c, R410a, R454B, R454C, R1234yf, R1234ze, R1234zd, R32, R245, R290, R600a, R744 ほか 主なオイル：ND-8, ND-11, ND-12, SP-10, SP-A2, YR20, YR10, ZXL100PG, 100YF2, Ze GLES RB-68, RB-68R, RB-68EP, RB-58EP, RB-74AF, RB-100EV, RB-32G, BSE32, E55, FD46XG, FV50S, FVC68D, FW56EA, MEL32, NEO22, RL68H, RL32H, RL32-3MAF, RL85HM, SE55, S5P, SL-100S, VG68, VG74ほか （PAG系オイル、POE系オイル）
詳細情報
-
音速式OCRセンサー 測定対象 ： 冷媒サイクル中のオイル循環率（OCR） 測定範囲 ： 0-10％ （他のレンジについては応相談） 温度範囲 ： 0～70℃ （他のレンジについては応相談） 接液材質 ： ハステロイ 接続 ： OD12mm （他規格の接続配管については応相談）
-

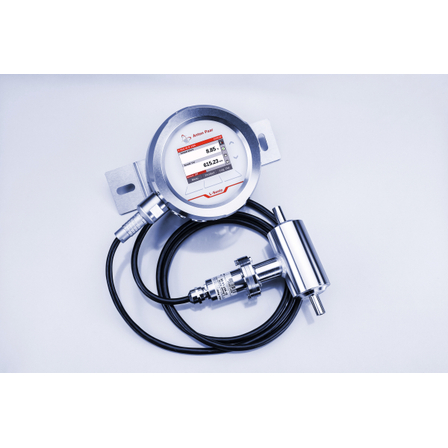

可搬型OCR測定セット 変換器mPDS5を収納盤に電源変換器とともに収納し、AC100Vから電源が取れるようにしたものです。電源ケーブル、センサーケーブルもご希望に合わせてご用意いたしますので、届いたその日から使用することも可能です。収納盤背面のコネクターにワンタッチで音速センサー、圧力センサーを取り付けることができます。また、配管取付用のアダプターの加工も承ります。
-
オンライン密度センサー CO2冷媒での測定の際は、測定部を密度センサーに変更します。
-
取付は膨張弁の手前で、完全に液体のポイントです。同じ個所に圧力計も取り付け補正を掛けます。
-
冷媒、オイル毎にそれぞれの濃度に加えて、圧力と温度を変化させてデータを取得し、検量線を作成します。物性値に変化があれば、どんな組み合わせでも検量線の作成は可能です。
