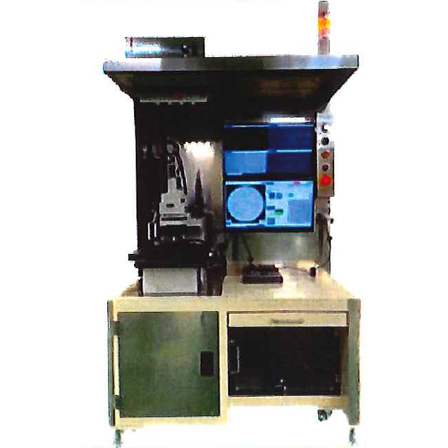

両面パターンズレ測定機
表裏面のパターンの中心ズレや微小線幅を高精度自動測定！検査精度向上を実現する両面パターンズレ検査機。
当社では、ワーク表裏面のパターンズレ測定や線幅測定、顕微鏡観察を目的とした「両面パターンズレ検査機」を取り扱っております。 表裏面の同一座標にオートフォーカス機能でピントを自動調整し、パターン検出後にマッチングを実施。表裏面のパターンの中心ズレや微小線幅を高精度に自動測定します。ダブルポート化オプションにより、赤外カメラを搭載することで可視検査機能に追加して複合ワークの赤外検査が可能です。 【特長】 ■高精度の測定性能（表裏面のズレ測定分解能0.1μm） ■ダブルポート化オプションによる赤外検査が可能 ■自社設計の電動レポルバを搭載 ■自社設計のXYθフラットステージユニット搭載 ■レシピ管理による自動測定が可能 ■ご要望に応じたカスタマイズが可能 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【主な仕様】 ■表裏面のズレ測定分解能：0.1μm（※10倍測定時） ■線幅測定：±0.1μm（※10倍測定時） ■繰り返し再現性：±0.5μm（※10倍測定時） ■電動レポルバ：分解能1μm、対物レンズ切替時の位置決め精度±2μm ■XYθフラットステージユニット：XYストローク200mm、θストローク±5度 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途】 ■ワーク表裏面のパターンズレ測定 ■線幅測定 ■顕微鏡観察 ■複合ワークの赤外検査 ■表裏面パターンズレ測定（X, Y, θ） ■同一面パターンズレ測定（X, Y, θ） ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
