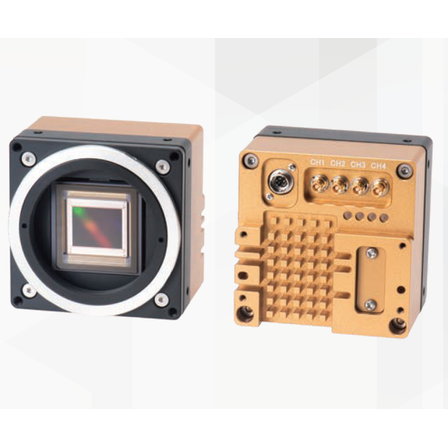

14MP CXPエリアカメラ「GSPRINT5514」搭載
14MP｜最大334.5fps｜12MPカメラからの高速化・置換えにも好適！
Gpixel社製センサー「GSPRINT5514」を搭載し、CXP-12×4Lane出力で最大334fpsの撮像が可能な14MPの高解像度・高速カメラです。 解像度は4608(H)x3072(V)の5x5μm画素で、水平方向の解像度を4096までカットすれば市場で広く普及している12MPカメラからと全く同じ解像度・光学サイズを実現可能。既存の光学系はそのままに、さらなる高速化を可能にしました。 次世代キーデバイスの採用と優れた設計技術により、正面寸法80mm角のコンパクトな筐体サイズを実現。消費電力が低く放熱性にも優れているので、冷却ファンやヒートシンクなどの放熱アイテム無しでご使用いただけますが、より高い冷却効率を目的としたファン付属モデルもご用意しています。 マウント面・4側面に取り付け用タップも装備しており、ファクトリーオートメーションの各種用途において優れたパフォーマンスを提供します。
基本情報
【特徴】 ■80mm角 4Laneモデル (MicroBNCコネクタ) ■GPixel "GSPRINT5514" 搭載 ■Mono / Color ■FAN付属モデルも選択可能 ■CXP-12/-10/-6/-3 ■レンズマウント：M42/M58/F
価格帯
納期
用途／実績例
半導体前工程/後工程外観検査、半導体部品最終外観検査、実装済基板、外観検査、各種アライメントなど、半導体・エレクトロニクスを中心とした産業用画像処理
詳細情報
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| BC-GM14M12X4-* | 14MP (GSPRINT5514) / mono / 4608(H)x3072(V) / 5x5μm / 334.5fps / CXP-12,10,6,3 / MicroBNCコネクタ / レンズマウント(*):M42,M58,F |
| BC-GC14M12X4-* | 14MP (GSPRINT5514) / color / 4608(H)x3072(V) / 5x5μm / 334.5fps / CXP-12,10,6,3 / MicroBNCコネクタ / レンズマウント(*):M42,M58,F |
| BC-GM14M12X4-*-FAN | 14MP (GSPRINT5514) / mono / 4608(H)x3072(V) / 5x5μm / 334.5fps / CXP-12,10,6,3 / MicroBNCコネクタ / レンズマウント(*):M42,M58,F / FAN付属モデル |
| BC-GC14M12X4-*-FAN | 14MP (GSPRINT5514) / color / 4608(H)x3072(V) / 5x5μm / 334.5fps / CXP-12,10,6,3 / MicroBNCコネクタ / レンズマウント(*):M42,M58,F / FAN付属モデル |
