スリーシート製切りかけ入りガスケットの加工事例
ウォータージェットで複雑形状に対応

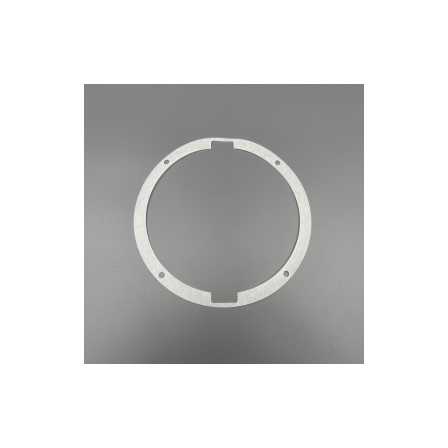

■加工事例概要 製品名：切りかけ入りガスケット／寸法：外径220φ×内径190φ×P206、板厚7φ、切りかけ2箇所／今回の加工事例は、スリーシートをウォータージェット加工したリング状ガスケットです。外周に切りかけ形状を設け、配管やケーシングへの組み込み時の位置決めを容易にしています。ボルト穴も同時加工し、フランジへの取り付けに対応。ウォータージェット加工により、複雑な形状でも高精度な切断面を実現しました。 ■製品特長 スリーシート（3Fシート）は、PTFEを主成分とした耐薬品性に優れるシート材です。酸やアルカリ、溶剤など幅広い薬品に耐性を持ち、不純物の溶出が少ないため、化学プラントや食品・医薬分野のシール材として広く使用されています。柔軟性があり、フランジ面へのなじみも良好です。
基本情報
■加工方法 ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーもウォータージェット加工なら改善することができます。 ■Q&A Q:切りかけ形状の目的は何ですか？ A:配管やケーシングへの組み込み時に位置決めを容易にし、取り付け作業の効率化を図るためです。 Q:スリーシートはどのような流体に使用できますか？ A:酸・アルカリ・溶剤など幅広い薬品に対応可能です。ただし、溶融アルカリ金属やフッ素ガスには使用できません。 Q:小ロットでの製作は可能ですか？ A:はい、ウォータージェット加工は型が不要なため、1枚からの試作や小ロット生産にも柔軟に対応いたします。
価格帯
納期
用途／実績例
スリーシート製ガスケットの加工はダイコーへお任せください。切りかけ形状やボルト穴付きなど、複雑な形状のガスケットも高精度に製作いたします。試作1枚から小ロット、量産まで幅広く対応可能です。特注品や急ぎのご依頼もお気軽にご相談ください。
