アクリル板・CRゴム接着ヨークカバーの加工事例
レーザー・ウォータージェット・接着加工で複合素材に対応

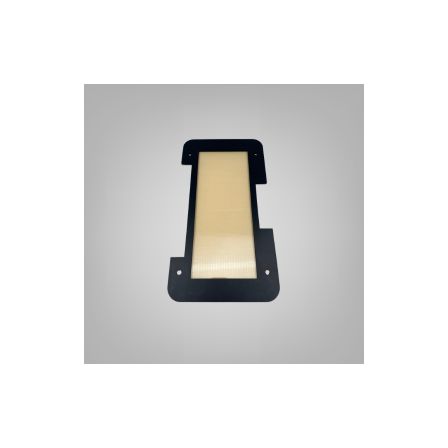

■加工事例概要 製品名：ヨークカバー／寸法：234W×440L×8t（アクリル5t＋CR3t接着）4-φ10穴 4-R30／今回の加工事例は、透明アクリル板とCRゴム（ネオプレンゴム）を接着した複合構造のヨークカバーです。アクリル板はレーザー加工、CRゴムはウォータージェット加工でそれぞれ高精度に切断し、接着工程で一体化しました。アクリルの視認性とCRゴムの耐候性・クッション性を両立し、機器の保護カバーとして機能します。 ■製品特長 本製品は透明アクリル板（厚さ5mm）とCRゴム（ネオプレンゴム、厚さ3mm）を接着した複合素材です。アクリルは透明性・耐衝撃性に優れ、内部の視認性を確保します。CRゴム（ネオプレンゴム）は耐候性・耐油性・耐熱性等をバランス良く備え、長期の屋外使用にも対応できます。両素材を組み合わせることで、保護性能と視認性を兼ね備えた高機能カバーを実現しました。
基本情報
■加工方法 本製品は3つの加工工程を組み合わせて製作しました。アクリル板はレーザー加工により、複雑な外形や穴加工を高精度に切断。CRゴムはウォータージェット加工により、熱影響なく正確に切断しました。最終工程では両素材を接着し、一体化した複合製品として仕上げています。異なる素材を最適な加工方法で加工し、接着技術で組み合わせることで、単一素材では実現できない機能を持つ製品を製作可能です。 ■Q&A Q:アクリルとゴムの接着強度は十分ですか？ A:専用の接着剤と適切な表面処理により、実用上十分な接着強度を確保しています。使用環境に応じた接着方法をご提案いたします。 Q:アクリル板の厚さやゴムの種類は変更できますか？ A:はい、ご要望に応じてアクリルの厚さやゴムの材質・厚さを変更可能です。用途や使用環境に合わせた最適な組み合わせをご提案いたします。 Q:小ロットでの製作は可能ですか？ A:1個からの試作・小ロット生産に対応しております。量産前の試作品製作もお気軽にご相談ください。
価格帯
納期
用途／実績例
アクリル板とゴムの接着加工、複合素材のカバー製作はダイコーにお任せください。レーザー加工・ウォータージェット加工・接着加工を組み合わせ、お客様のご要望に応じた特注品を製作いたします。試作1個から小ロット、量産まで柔軟に対応可能です。図面がなくても現物やスケッチからの製作も承りますので、まずはお気軽にご相談ください。
