TOMBO No.9007-LC 長孔加工ガスケットの加工事例
ウォータージェットで小径長孔に対応

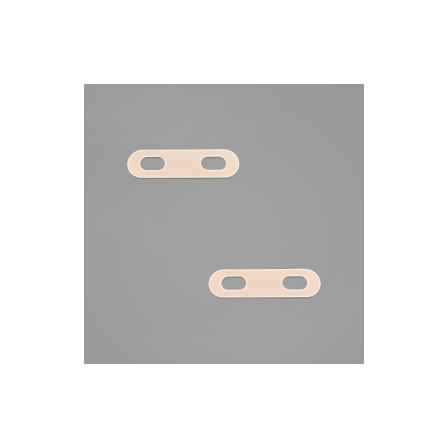

■加工事例概要 製品名：TOMBO No.9007-LC 長孔加工ガスケット／寸法：25W×86L×t2mm、長孔11×20（2箇所）、R12.5／今回の加工事例は、耐クリープ性に優れたPTFE系ガスケット素材を使用し、小径の長孔を2箇所設けた特注形状品です。化学プラント等の配管機器向けシール部品として製作しました。ウォータージェット加工により、熱変形を抑えながら小径長孔を高精度に切断。PTFE素材の特性を損なわず、複雑な形状を短納期で実現しました。 ■製品特長 TOMBO No.9007-LCは、PTFEにシリカを配合し、高温時の耐クリープ性を向上させたガスケットです。従来のPTFEより変形しにくく、優れた耐薬品性を持ちますが、フッ酸や強アルカリには使用できません。化学プラント等で、熱による変形や緩みが懸念される箇所のシールに適しています。
基本情報
■加工方法 ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーもウォータージェット加工なら改善することができます。 ■Q&A Q:TOMBO No.9007-LCはどのような用途に適していますか？ A:高温環境下で熱によるクリープ変形が懸念される化学プラントの配管フランジやバルブ等のシールに適しています。 Q:小径の長孔加工は可能ですか？ A:ウォータージェット加工により、11×20mm程度の小径長孔も高精度に加工可能です。熱影響がないため寸法精度が安定します。 Q:試作や小ロットでの対応は可能ですか？ A:1個からの試作・小ロット対応が可能です。特注形状もお気軽にご相談ください。
価格帯
納期
用途／実績例
TOMBO No.9007-LCをはじめとするPTFE系ガスケットの加工はダイコーにお任せください。ウォータージェット加工により、小径長孔や複雑形状も高精度に仕上げます。試作1個から小ロット、特注形状まで柔軟に対応いたします。まずはお気軽にご相談ください。
