NBRゴム製フランジパッキンの加工事例
ウォータージェットで内径切りかけ加工に対応

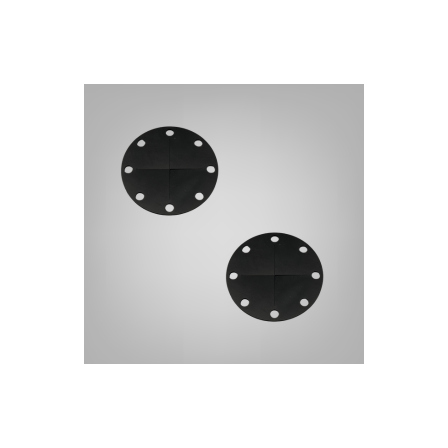

■加工事例概要 製品名：NBRゴム製フランジパッキン／寸法：外径59φ×PCD50×ボルト穴5φ-8穴×厚さ1.5t／今回の加工事例は、NBRゴムを使用したフランジパッキンです。ウォータージェット加工により、外周の円形切断と8箇所のボルト穴に加え、内径部分に十字型の切りかけ加工を施しました。この切りかけは配管内部へのアクセスや組み付け時の位置決めを容易にする目的で設けられています。ウォータージェット加工はゴム材への熱影響がなく、複雑な切りかけ形状も高精度に仕上げることが可能です。 ■製品特長 NBR（ニトリルゴム）は、優れた耐油性を持ち、燃料油や潤滑油などのシールに最適な合成ゴムです。機械的強度や耐摩耗性にも優れ、Oリングやパッキン、ホース等に広く使用されます。一方で耐候性や耐オゾン性は低いため屋外使用には適さず、主に屋内の油圧・空圧機器等で活躍します。
基本情報
■加工方法 ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーもウォータージェット加工なら改善することができます。 ■Q&A Q:内径の切りかけ加工はどのような目的で使用されますか？ A:配管内部へのアクセス確保、組み付け時の位置決め、または流体の通過経路確保など、用途に応じた目的で採用されます。 Q:NBRゴム以外の材質でも同様の切りかけ加工は可能ですか？ A:はい、EPDMやシリコンゴム、フッ素ゴムなど各種ゴム材でも対応可能です。使用環境に応じて最適な材質をご提案いたします。 Q:小ロットでの製作は可能ですか？ A:はい、ウォータージェット加工は型が不要なため、1枚からの小ロット製作にも柔軟に対応いたします。
価格帯
納期
用途／実績例
NBRゴム製パッキンの加工はダイコーへお任せください。ウォータージェット加工により、切りかけや複雑な穴あけも高精度に対応いたします。試作1枚から小ロット、特注仕様まで柔軟に承ります。図面がない場合も現物からの製作が可能ですので、まずはお気軽にご相談ください。
