ガラスクロスガスケットの加工事例
ウォータージェット加工でR形状・半月形状に対応

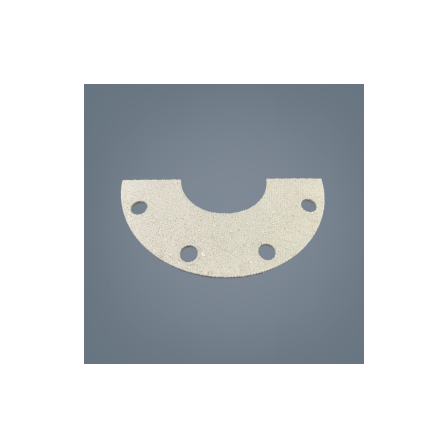

■加工事例概要 製品名：ガラスクロスガスケット／寸法：140W×280L×4.8t（R140・R57）φ20穴4箇所／今回の加工事例は、設備フランジ部に使用されるガラスクロス製ガスケットです。半月形状にR加工を含む複雑な外形と取付用穴を備えた構成に対し、ウォータージェット加工を採用。曲線部の再現性と穴位置精度を確保し、安定した組付けに貢献しています。 ■製品特長 ガラスクロスに天然ゴムを塗布し、所定の形状に成型したガスケットです。断熱性に優れ、非石綿系のため環境に配慮しています。縫製などの加工方法があり、大口径の加工が可能です。高温のダクトシールに使用されます。
基本情報
■加工方法 ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーもウォータージェット加工なら改善することができます。 ■Q&A Q:曲線形状やR加工を含むガスケットも対応可能ですか？ A:可能です。ウォータージェット加工により複雑なR形状も高精度に再現できます。 Q:板厚4.8tのガラスクロス材でも加工できますか？ A:可能です。材質特性を考慮した加工条件で対応しています。 Q:小ロットや試作対応は可能ですか？ A:可能です。試作・小ロット・特注形状まで柔軟に対応しています。
価格帯
納期
用途／実績例
ガラスクロスガスケットの加工はダイコーへお任せください。耐熱・断熱用途の製品について、材質選定から加工方法提案、形状検討まで一貫対応いたします。R形状や特殊外形を含む製品も、試作・小ロット・特注まで柔軟に対応可能です。まずはお気軽にご相談ください。
