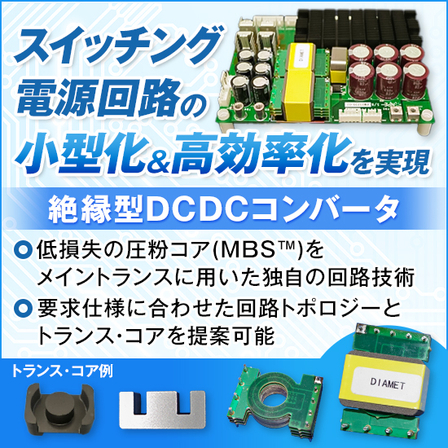

電源基板を2/3に小型化！汎用Siで高効率化する新回路技術
【技術資料進呈】SiC/GaN不要でコストを抑えつつ小型化・高効率化。設計に役立つ「簡易計算ツール」配布中！
「基板面積の限界」や「SiC採用によるコスト増」を解決。独自の動作モードにより、周波数を上げずに磁性体部品を1/3に削減。 熱・ノイズを抑えつつ、劇的なダウンサイジングを実現します。 【解決できる課題・用途】 ◎スペース制約：基板面積を2/3、磁性体（トランス等）を1/3に縮小 （車載充電器、ロボット関節部、1Uサイズ通信基板など） ◎コスト抑制：高価なSiC/GaNを使わず、汎用Siで高効率化が可能 ◎熱・ノイズ対策：リップル電流1/2、低磁束密度（ΔB）化で低損失・低ノイズ 【独自技術の特長】 低透磁率圧粉コア「MBS」×「ON-ON／ON-OFF型」モードを採用。 励磁電流の振幅を抑えることで、トランスやコンデンサの極小化を可能にしました。 ★【無料進呈】簡易計算ツール＆技術資料 「自社条件でどれだけ小さくなるか？」を即座に試算できるツールを配布中。 ＜カタログダウンロード＞より実測データ等の詳細をご覧いただけます。
基本情報

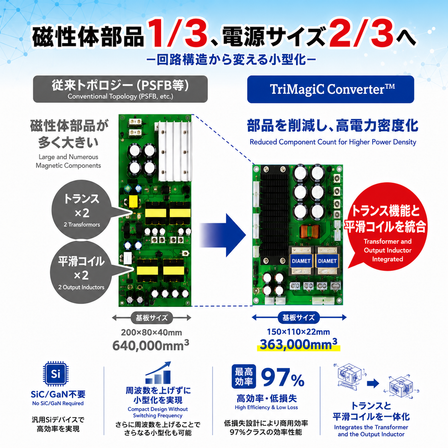

【小型化の原理】 当社の提案する回路技術「絶縁型TriMagiC Converter（TM）」でのメイントランスは、 従来技術のカレントダブラー整流の平滑チョークコイルに、直接入力巻線を施した構造です。 これにより、トランスとコイルの双方の動作を兼ねることができます。 その結果、従来のメイントランスが不要になり、磁性体部品の総サイズを1/3以下にでき、小型化が実現します。 当社は、本回路方式に適した独自の圧粉コア「MBS」シリーズを提供。 要求仕様に合わせた回路トポロジの提案や、その回路に適したトランスの提案と磁性体部品（コア）の提供も可能です。 ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
価格帯
納期
型番・ブランド名
超小型DC-DC回路技術 絶縁型トライマジックコンバータ（TM）
用途／実績例
※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
当社は、自動車部品を中心とした粉末冶金・焼結製品を提供している会社です。 1944年の創業以来、様々な時代の変遷がありましたが、 「粉末冶金法で作る焼結製品でお客様のリクエストに最大限応える」という 姿勢を一貫して大切にしてまいりました。 また、新たな分野にも積極的に挑戦し、自動車の燃費向上技術や 自然エネルギー発電の核となる製品の開発・製造にも注力しております。 現在事業領域の拡大を目指し、焼結技術を生かして、 パワーエレクトロニクス分野へも挑戦しております。 お気軽に、お問い合わせください。
