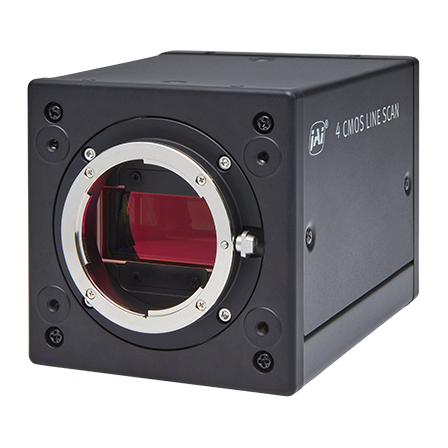

4Kマルチスペクトルラインカメラ｜SW-4000Q-CXP2A
RGBとNIRを1台で同時撮像。最大146kHzの高速ラインレートを実現する4CMOSマルチスペクトルカメラ
『SW-4000Q-CXP2A』は、可視光（R・G・B）と近赤外線（NIR）を1つの入射光から同時に取得できる4CMOSマルチスペクトルラインスキャンカメラです。 プリズム分光方式により1台のカメラで4バンドの画像を同期取得でき、複数カメラを組み合わせる必要がありません。 最大146 kHzの高速ラインレートと選択可能な画素サイズにより、高速搬送ラインでの検査にも対応します。 各チャンネルは個別にゲイン・露光を制御でき、多様な色空間への変換機能も備えています。 【特長】 ■ RGB+NIRの4バンドを1台・1光路で同時撮像するプリズム分光式4CMOSカメラ ■ 最大ラインレート146 kHzの高速スキャンに対応 ■ 画素サイズ7.5×7.5 µm／7.5×10.5 µmを選択可能 ■ CoaXPress 2.0（CXP-12）対応で高速・長距離伝送が可能 ■ チャンネル別ゲイン・露光制御、複数色空間変換、ビニング機能を搭載 ※詳細な分光特性や寸法図などはPDF資料をご参照ください。
基本情報
■主な仕様 ・ライン解像度：4,096画素（4K） ・最大ラインレート：146 kHz ・インターフェース：CoaXPress 2.0（CXP-12、Micro-BNC） ・対応波長：R・G・B・NIRの4バンド ・センサ：4CMOS RGB/NIR ・画素サイズ：7.5×7.5 µm／7.5×10.5 µm（選択可） ・映像出力：8bit／10bit ・レンズマウント：ニコンFマウント／M52マウント ・外形寸法：90×90×120 mm／重量：880 g ・動作温度：-5〜+45°C ■耐環境性能 耐振動3G、耐衝撃50G
価格帯
納期
型番・ブランド名
Sweep+ Series
用途／実績例
■ 食品・青果検査 ・内部品質と外観の同時検査：RGBによる外観色検査とNIRによる内部品質評価を同時に行い、傷・打撲・熟度差を一括判定。 ■ フィルム・印刷物検査 ・色調・印刷ムラ検査：4バンド同時取得により、印刷物の色調管理とパターン欠陥検出を高速ラインで実施。 ■ リサイクル資源選別 ・素材識別：可視光とNIRの情報を組み合わせ、プラスチック・紙・繊維など素材ごとの自動選別精度を向上。 ■ 半導体・フラットパネル検査 ・外観検査：高速ラインレートを活かし、製造ライン上でのパネル・基板の外観欠陥を高速検出。 ■ バッテリー検査 ・工程内検査：電極シートなどの外観・欠陥を高速搬送下で連続検査。
おすすめ製品
取り扱い会社
JAI（ジェイエイアイ）は産業用映像機器メーカーとして、マシンビジョン（各種工業製品の検査・計測）、医療、サイエンス、ITS（高度交通監視）をはじめとする幅広い分野に高性能CMOS/CCD カメラを供給する企業です。 VGA から 2000 万画素の超高解像度まで、エリアスキャンカメラ、ラインスキャンカメラを中心に幅広い製品を取り揃えています。 単板式だけでなく 独自のプリズムテクノロジーをベースに開発した多板式の革新的なカメラを提供しています。
