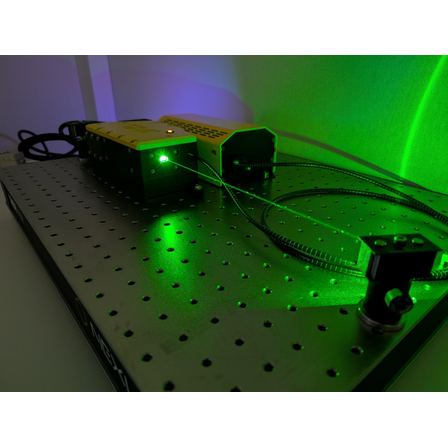

組込み用 小型単一周波数レーザー『VXLシリーズ』
ヘッド容積わずか1.6L。連続運用に応える組込み型VECSEL光源
【特長】 ■2Uラックマウント対応のコンパクト設計(ヘッド214×103×74mm) ■密閉型共振器による高い耐環境性で、無人・長時間の連続運転を実現 ■SF:700〜2150nm/SHG:350〜800nm、出力はそれぞれ最大10W/3W ■Ethernet・USBリモート制御、GUIソフトウェア付属で装置統合が容易 『VXLシリーズ』は、実機への搭載・装置への組み込みを前提に設計された次世代の単一周波数VECSELプラットフォームです。研究グレードの光学性能はそのままに、レーザーヘッド(1.6L)とポンプユニット(1.8L)を分離したモジュール構成とすることで、SWaP-C(サイズ・重量・消費電力・コスト)を大幅に改善しました。 堅牢な密閉共振器構造により終日連続稼働が可能なうえ、ファイバ入出力インターフェースにも対応。フィールド設置型システムへの実装も容易です。ヘッドとポンプユニットが独立しているため、スペア部品を活用したスピーディーな保守運用が行える点も、量産機・実運用機器において大きなメリットとなります。
基本情報
■方式:VXL SF=直接発振VECSEL(CW)/VXL SHG=共振器内第二高調波VECSEL(CW) ■発振波長範囲:SF 700〜2150nm/SHG 350〜800nm ■光出力(外部励起レーザー使用時):SF 0.5〜10W/SHG 0.01〜3W ※波長により異なる ■波長粗調整:SF 最大±1nm/SHG 最大±0.5nm ■モードホップフリー掃引(低速):SF 10GHzまで/SHG 15GHzまで ■線幅(自走時・代表値):瞬時<100Hz、<10kHz@RMS 10μs ■周波数変調:ピエゾ素子、帯域10kHz/位相変調(オプション):共振器内EOM ■出力安定性:<0.5%(8時間RMS)/光SNR:>100dB ■ビーム品質:M²<1.1(TEM00)/偏光消光比:>20dB ■偏光:SF p偏光/SHG s偏光(基本波を副出力として取り出し可能) ■制御:Ethernet/USBリモート、PC用GUI付属 ■電源:100〜240VAC入力、24VDC・300W出力/冷却:水冷チラー(4HU)
価格帯
納期
用途／実績例
量子技術装置・分光計測システム・フィールド設置型機器への組み込み光源、産業用途での長期連続運転 など
