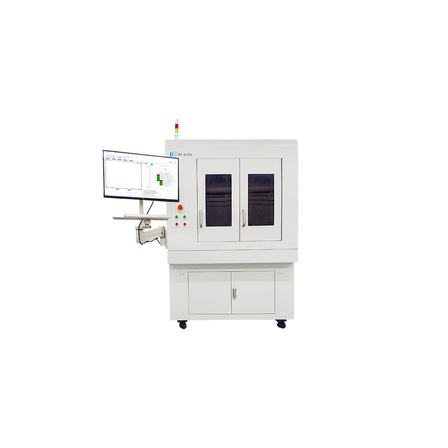

【フォトニックデバイス向け】自動光学検査装置
ウェーハおよびチップレベルでのデバイス検査を自動化します！
当社で提供している「自動光学検査装置(AOI)」について ご紹介いたします。 シリコンフォトニクスやフォトニック集積回路(PIC)デバイスの欠陥を 高精度に検出するシステムです。 機械学習アルゴリズムを活用し、ウェーハおよびチップレベルでの フォトニックデバイス検査を自動化します。 【特長】 ■高精度検査 ■自動検査機能 ■柔軟な検査対応 ■多様な観察モード ■検出可能欠陥 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【アプリケーション例】 ■シリコンフォトニクス(SiPh)デバイス検査 ■フォトニック集積回路(PIC)製造工程検査 ■光トランシーバおよび光通信デバイス検査 ■TFLN(薄膜LiNbO3)フォトニクスデバイス検査 ■III-Vフォトニックデバイス検査 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
