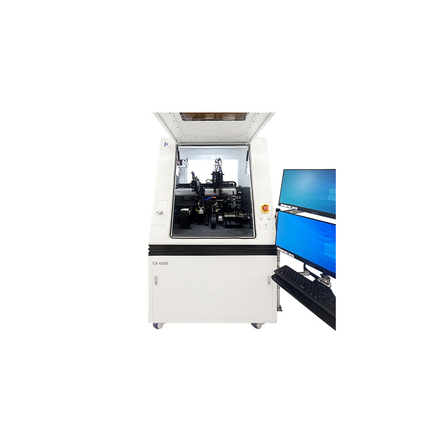

【フォトニックチップ向け】自動テストシステム
高精度かつ高効率な自動検査を実現いたします！
当社で提供している「チップレベルテストシステム」について ご紹介いたします。 シリコンフォトニクスおよびフォトニック集積回路(PIC)デバイスの チップレベル評価を目的とした製品です。 サブミクロン精度のモーション制御プラットフォームや、 高性能振動絶縁システムなどを統合し、高精度な測定を可能にします。 【幅広いアプリケーション】 ■SiPhチップテスト対応 ■TFLNチップテスト対応 ■III-Vチップテスト対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【自動テスト機能】 ■自動パッドアライメント ■自動光結合 ■自動プローブカードクリーニング ■DUTの手動または自動ロード/アンロード ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【アプリケーション例】 ■シリコンフォトニクス(SiPh)チップ評価 ■フォトニック集積回路(PIC)デバイス評価 ■光トランシーバチップ評価 ■TFLNフォトニックデバイス評価 ■III-Vフォトニックデバイス評価 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
日本レーザーは1968年の創業より、レーザー専門商社の草分けとして、お客様に支えられながら、レーザー技術の進歩と共に歩んで来た日本で最古・最大のレーザー及び光関連製品の専門企業です。 従業員数の1割強をエンジニアに割いており、技術色の強みを持つ商社です。 米・英・独・仏・スイス・デンマーク・リトアニアなど世界各国の優れたレーザー製品、光関連製品を提供いたしております。各国のトップクラスのメーカーと代理店契約を締結しており、現在の海外取引先数は約50社になります。また当社は、世界より集めたレーザー関連機器を独自に組み上げ、応用システムとして販売提供が可能です。商社でありながらファブレスメーカー的なサービスも提供可能です。お客様の要求に感謝の気持ちを持って、常に柔軟でアグレッシブなソリューションを提供してまいります。
