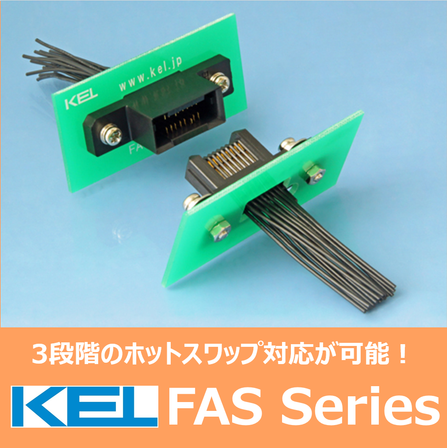

【医療機器向け】1.5mmピッチ ドロワーコネクタ
小型ながら挿抜耐久性最大7,000回。医療機器の高信頼性を支えるコネクタ。
医療機器の分野では、患者様の安全と機器の安定稼働のために、極めて高い接続信頼性が求められます。特に、精密な制御やデータ伝送が必要な機器においては、コネクタの確実な嵌合と長期間にわたる安定した接触が不可欠です。不十分な接続は、誤作動やデータ損失につながり、医療現場での深刻な問題を引き起こす可能性があります。当社の1.5mmピッチ ドロワーコネクタ『FASシリーズ』は、FAシリーズの持つピン座屈防止、嵌合調整の容易さ、嵌合ストレス軽減、安定した接触信頼性といった特長を維持しつつ、1.5mmピッチによる小型化を実現しました。これにより、限られたスペースへの実装が求められる医療機器において、基板占有面積を約30%以上削減しながら、高い信頼性を提供します。 【活用シーン】 ・小型化が求められる医療用ポータブル機器 ・精密な信号伝送が必要な診断装置 ・頻繁な抜き差しが発生する検査機器 ・高い耐久性が要求される治療機器 【導入の効果】 ・機器の小型化・省スペース化に貢献 ・確実な接続によるデータ伝送の安定化 ・長期間の使用における信頼性の維持 ・メンテナンス時の作業性向上
基本情報
【特長】 ・FAシリーズと比較し30％以上の小型化を実現。 ・嵌合誤差XY方向に±3mm吸収する誘い込み機構を搭載。 ・ケーブル側コネクタのネジ止め部分の可動により、最大XY方向±1.4mm吸収可能。 ・有効嵌合長3.4mmの高信頼設計。 ・コンタクトは挟み込み2点接触構造を採用し、コンタクトの座屈防止及び接触信頼性を向上。 【当社の強み】 ケルは創業以来、産業用コネクタの専業メーカーとして、お客様との対話を通じて、エレクトロニクス機器の小型化・高機能化に対応する優れた接続信頼性と高機能性を追求し続けてまいりました。独自の研究開発活動により、常に一歩先行く製品を提供し、コネクションテクノロジーの領域で先端の技術提案と高機能製品をお届けします。激しく進歩する技術と市場環境に、創造力でお応えするケルは、お客様の多様なニーズに応える特注対応も積極的に行っております。
価格帯
納期
型番・ブランド名
FASシリーズ
用途／実績例
ー
