MEMSスプリングプローブ
世界最小クラスのスプリング製作を実現！

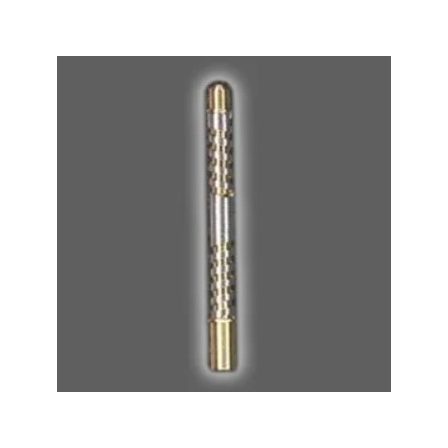

独自の特許技術により世界最小クラスのスプリング製作を実現。 極小プランジャーと組み合わせて垂直型MEMSスプリングプローブを開発しました。 PCB検査用治具やプローブカードに組み込み、半導体及びプリント基板の電気検査にご使用いただけます。 DUTプランジャーの先端形状が選択可能なほか、オーダーメイド設計によりご要望の荷重及びストロークを実現します。 ぜひお問い合わせください。
基本情報
カタログをご確認ください。
価格帯
納期
型番・ブランド名
MEMSスプリングプローブ
用途／実績例
カタログをご確認ください。
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
当社の検査対象分野は、プリント基板や半導体パッケージ、ディスプレイパネルなど。IT化の進展でますます成長する情報通信機器や普及著しいデジタル家電のコア部品です。プリント基板・半導体パッケージ・ディスプレイパネルは、目を見張るようなスピードで進化し、検査においてもより高精度な技術が求められます。当社は最先端の技術が要求されるこれらの検査分野において高いシェアを占め、「デファクト・スタンダード（業界標準）」と認知されるような製品を数多く世界中に送り出しています。
