URKMシリーズ｜アルミ板切断機 ランニングソー
厚板対応・省力化・高速ランニングソー 厚板をわずかな力で搬送可能。作業効率がアップして省力化と省コスト化に貢献します。
『URKMシリーズ』は、アルミ板を精密切断する丸鋸切断機です。 強力なパワーと効率集塵に加えて、切削熱を極力抑える切断条件により、削り過ぎを抑え、加工精度を高めています。 アルミ厚板切断に最適な鋸刃を選定し、切断時間の短縮を可能にしました。 参考切断速度 Ａ5052 厚み70ｍｍ：Ｆ＝2500ｍｍ/min 単一位置決め切断（ABS）と単一自動送り（INC)切断の2切断モードにより、効率のよい切断作業が行えます。 また、見やすく操作が簡単な液晶タッチパネル操作方式を採用しています。 【特長】 ■ボックスモーション（刃物沈降後刃物後退）により、刃物沈降後、クランプが開放する為、作業者の待ち時間が短縮します。 ■ワーク浮上ボールベアリングにより、1トンのアルミ板の場合、わずか30kgfの力で360°自在に移動させることが可能。 ■刃物両側クランプでワークを固定しビビリの無い、安全安定した切断の実現 ■鋸刃追従テレスコピック式丸ノコカバーで切粉を効率よく吸引 ■バックゲージは0.01mm単位測定により正確な寸法精度を実現
基本情報
■URKM ・切断能力 厚み100ｍｍ ・切断幅 幅2500ｍｍ/3100ｍｍ ・バックゲージ奥行 1300ｍｍ/1600ｍｍ
価格帯
納期
型番・ブランド名

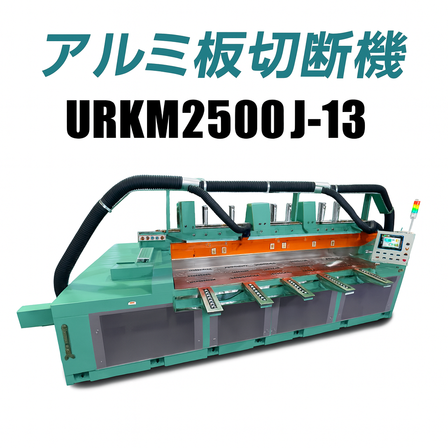

URKM2500Jー13 ・バックゲージ付きアルミ板材切断機
用途／実績例
【非鉄金属切断加工販売店】 【非鉄金属材料商社】
詳細情報
-
✅【ポイント1】ワーク固定丸鋸走行切断方式 ｜ 材料を固定して丸鋸が走行。省スペース・高精度・安全を実現 ｜ ◆被削材をしっかり固定し、丸鋸を搭載した台車が移動して切断する構造です。長尺材を動かす必要がないため「省スペース」で設置可能。 ◆バタつきが抑えられることで「加工精度」が安定します。
-
✅【ポイント2】万能全方向ボールテーブル ｜ 1トンの素材も全方向へスムーズ移動・切断時はしっかり固定｜ ◆ 搬送時：エアーでボールベアリングが上昇し、アルミ板を浮かせて摩擦を大幅に低減。1トンの重量物でも約30kgfの軽い力で360°自在に移動可能。 ◆切断時：ボールが下降し、テーブル面にしっかり密着。抜群の安定性と安全性を発揮します。
-
✅【ポイント3】ワーク横押し装置 ◆空気圧制御の頑丈な横クランプにより、プレート材を安全且つ損傷なく基準側に押し付けます。
-
■【オプション】応力の高い板材用の「分割くさび」 ｜くさびを差し込み丸鋸の嚙み込みを防止｜ ◆鋸台車の端部に取り付けられた分割くさびが、応力の高い板材による丸鋸の挟み込みを確実に防ぎます。 ◆用途に合わせて機械的に着脱可能。
-
■【オプション】スライド補助テーブル（万能全方向ボール付） ｜ 材料の幅に合わせて左右にスムーズ移動・切断時はしっかり固定｜ ◆ 搬送時：エアーでボールベアリングが上昇し、アルミ板を浮かせて摩擦を大幅に低減。 ◆切断時：ボールが下降し、テーブル面にしっかり密着。抜群の安定性と安全性を発揮します。
-
■【オプション】跳ね上げ退避式フロントゲージ ◆クロスカット切断や、バックゲージで測定できない長さを定寸切断する時に使用します。
-
■【オプション】バックゲージ側横押し装置 ◆空気圧制御の頑丈な横クランプにより、プレート材を安全且つ損傷なく基準側に押し付けます。
-
✅【オプション】粉砕機付きフレコンバック回収集塵機 ｜吸引から袋詰めまで、切り屑処理を1台で完結｜ ◆切断時に発生する切り屑の「吸引」「粉砕」「フレコンバックへの袋詰め」を1台でこなす、特殊集塵機を接続可能。切り屑処理の手間を大幅に削減します。
関連動画
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| URKM2500J-13 | ・切断能力 厚み100ｍｍ×切断幅2500ｍｍ×長さ1300ｍｍ |

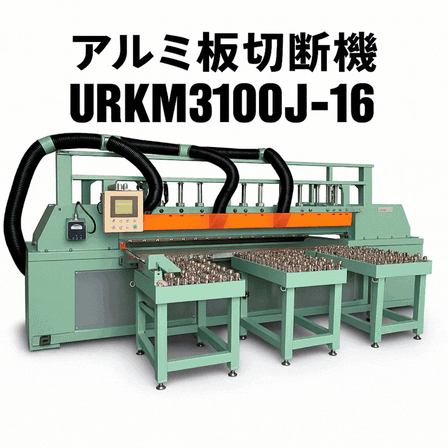

| URKM3100J-16 | ・切断能力 厚み100ｍｍ×切断幅3100ｍｍ×長さ1600ｍｍ |
