手軽に卓上旋盤でねじ加工ができる！
低価格CAMと卓上CNC旋盤で小径・小物部品を

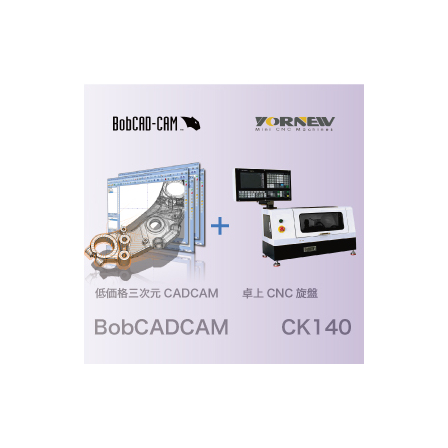

Small Fab（スモールファブ）は、小規模・分散型のマイクロファクトリーのことです。 オフィスや研究開発拠点に小さなラボを設置することで、工場のような設備を持たなくても、CAD/CAM、3Dプリンタ、CNC工作機械、3Dスキャナなどを活用して、試作や少量生産を迅速かつ低コストで行えます。 現場の課題解決に直結する、柔軟で実践的なものづくりの仕組みです。 その3Dデジタルツールは、1製品で運用することはほとんどありません。 今回は低価格三次元CADCAM「BobCADCAM」と卓上旋盤「CK140」を使用することで手軽にねじ加工をすることができます。 固定サイクルに対応する卓上旋盤CK140。CAMを組み合わせることで、小径や小物部品の内製化を進められます。 BobCADCAMは低価格ながら、基本機能が揃っており、ねじ切りパスや溝加工を自動生成することができます。そのため、手書きのGコードよりミスを減らすだけでなく、寸法の変更にも対応することができ、作業効率を高めます。
基本情報
～CADCAMソフトBobCADCAM～ [入出力フォーマット] ■入出力 .bbcd、.igs,.iges、.stp,.step、.stl、.dxf、.dwg、.sat、.3dm ＜入力のみ＞ .bbcd,.cad、.x_t、.x_b、.sldprt [モジュール一覧] ■Express：2軸加工 ■3AxisPro：3軸加工高機能（高速粗取、スキャロップなど） ■3AxisPremium：3軸加工高機能+多軸制御向けツールパス ■4AxisStandard：割出し4軸加工 ■4AxisPro：同時4軸加工 ■5AxisStandard：割出し5軸加工 ■5AxisPro：同時5軸 ～卓上旋盤CK140～ [製品仕様] ■機械高さ：450mm ■所要床面積(幅×奥行)：750mm×450mm ■ベッド上の振り(最大)：Φ140mm ■主軸回転速度：100-2000min⁻¹(無段階) ■工具取付本数：4本 ■早送り速度(X・Z)：2,000mm/min ■切削送り速度(X・Y・Z)：1,000mm/min ■電源：AC220V ■モータ出力：150W
価格帯
納期
型番・ブランド名
BobCADCAM×Yornew CK140
用途／実績例
・ねじ切り加工 ・小物加工
