【事例紹介】鉄道総合技術研究所へADBベアリングを納入

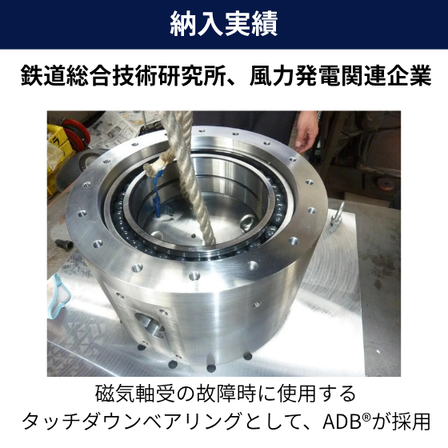

磁気軸受の故障時に使用するタッチダウンベアリングとしてADBベアリングが採用されました
【導入実績：鉄道総合技術研究所、風力発電関連企業】 磁気軸受の故障時に使用するタッチダウンベアリングとして、当初予定していた製品が使用できないことが判明したため、急遽ADBが採用されました。 実機での評価を通じて、ADBの安定した支持性能が確認され、「ラジアル支持についても、磁気軸受よりADBの方が適しているのではないか」といった声もいただいており、現在は「フライホイール蓄電」として提案しております。
基本情報
＜ADBの仕組みと構造＞ ADB（「自律分散式転がり軸受」）の仕組みは、非常にシンプルです。 外輪の玉が接触する部分に、小さな「凹み」がついています。 通常のベアリングは、玉は軸の真下で転がりますが、 ADBでは、外輪に設けた凹みによって、玉が真下から少し横にズレた位置で転がります。 その結果、玉が同じように一回転しても、進む距離が短くなります。 これにより、凹みの部分を通る際に玉はわずかに減速し、凹みを通過すると再び加速します。 そして、加速した玉の後方では、後続の玉がまだ減速しているため、玉同士の間に小さな隙間が生まれます。 ADBはこの原理を利用することで、保持器を使わずに、玉同士を自然に分離させているのです。
価格情報
・東京2020パラリンピック：車いすラグビー日本代表の車いすに採用（銅メダル獲得） ・パリ2024パラリンピック：車いすラグビー日本代表の車いすに採用（金メダル獲得） （ロサンゼルス2028パラリンピックでも採用予定） ・YouTubeで再生回数168万回、コメント数1380件を記録（2026.10月時点） ・かわさき起業家オーディション：起業家賞受賞 ・発明大賞：発明奨励賞受賞 ・日経ものづくり：8ページにわたって特集記事掲載 ・各種特許取得済み
納期
型番・ブランド名
自律分散式転がり軸受
用途／実績例
＜航空宇宙分野＞ ■納入実績：JAXA 長寿命が求められる人工衛星の姿勢制御、耐振動性が求められるロケットの推力偏向制御、高速回転が求められる火星ドローンのロータなど、過酷な環境下で使用される機器にADBが採用されました。 ＜海洋研究分野＞ ■納入実績：JAMSTEC 海水をそのまま潤滑媒体として利用できる特長を活かし、海水環境下で使用される機器にADBが採用されました。 ＜工作機械・ロボット・製缶分野＞ ■納入実績：OSG、DMG森精機 ADBの低トルクで回転できる特長により、従来比約2.5倍となる3万rpmへの高速化に貢献しました。 また、ロボット動作の効率化・タクトタイム短縮にもご利用頂いています。 ＜エネルギー分野＞ ■納入実績：鉄道総合技術研究所、風力発電関連企業 磁気軸受の故障時に使用するタッチダウンベアリングとしてADBが採用されました。 ＜自動車・エンジン分野＞ ■納入実績：トヨタ自動車、他 自動車部品の中でも特に過酷な環境に晒されるターボチャージャー向けに、軸径33mm・回転数18万rpmの高速回転条件に対応するADBの設計報告書を納入しました。
