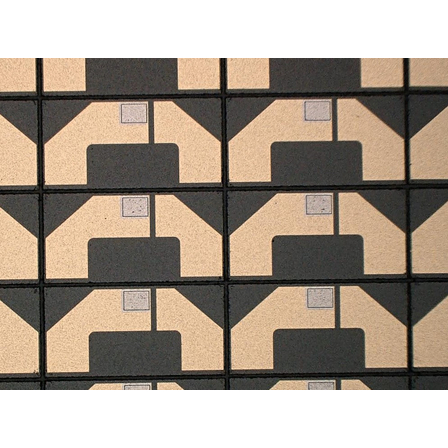

【計測器向け】薄膜回路基板
高精度計測に貢献する薄膜回路基板
計測器業界では、高精度な測定結果を得るために、基板の微細加工技術と高い熱伝導率が求められます。特に、温度変化や電気的ノイズの影響を受けやすい計測器においては、安定した性能を維持することが重要です。不適切な基板は、測定誤差や故障の原因となる可能性があります。当社の薄膜回路基板は、高精度な微細回路パターン形成技術と、優れた熱伝導率を持つ材料を使用しており、高精度な計測を可能にします。 【活用シーン】 ・高精度計測器 ・レーザーダイオード実装基板 ・発光ダイオード（LED）実装基板 ・フォトダイオード（PD）実装基板 【導入の効果】 ・高精度な計測結果の実現 ・製品の信頼性向上 ・長期的な安定性の確保
基本情報
【特長】 ・高精度な微細回路パターン形成 ・セラミック基板などへの薄膜電極、抵抗膜、はんだ膜の形成 ・立体面へのパターニング対応 ・厚膜Cuめっき対応 ・優れた熱伝導率 【当社の強み】 シチズンファインデバイスは、小型精密・高精度・高精細が要求される機能部品領域で長年培ってきた技術を活かし、高付加価値のマイクロデバイス製品を提供しています。工程設計から加工・組立・機能テストまで一貫した生産ラインと自社製加工機の独自開発により、小型・高精度部品を長年にわたりお客様に供給してきました。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（3）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
シチズンファインデバイスが力を発揮する領域は、小型精密・高精度・高精細が要求される機能部品領域です。そして、長年築き上げてきた独自の技術を生かして、高付加価値のマイクロデバイス製品を提供し続けていくことが当社の使命と考えています。 時計のモノづくりをルーツとする小型精密部品を生み出す金属加工技術を生かし、工程設計から加工・組立・機能テストまで一貫した生産ラインと自社製加工機の独自開発により、小型・高精度部品を長年にわたりお客様に供給してきました。 また、脆性材料を使い高精度で効率よく部品を量産することも当社独自のコア技術です。 材料技術に超精密加工技術、薄膜技術、接合技術などを融合させることで、セラミックスや水晶などの高精度部品はもとより、液晶デバイス、センシングデバイスといった高品質な機能デバイス製品を生み出しています。 付加価値の高い製品を市場に提供し続けていくことは社員の大きな夢です。その夢の実現に向け一人ひとりのチャレンジ精神を原動力としたモノづくりで新たな価値創造に貢献していきます。
