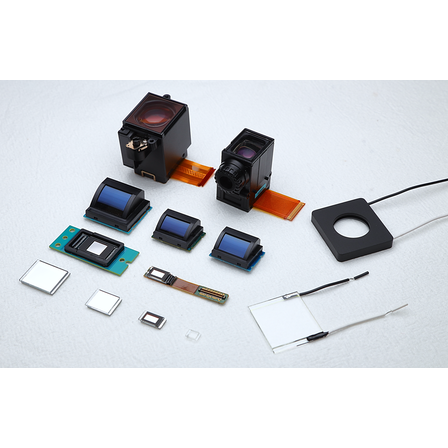

【ディスプレイ向け】液晶光学素子製品
光を操り、ディスプレイの省エネ性能を向上。
ディスプレイ業界では、省エネルギー化が重要な課題となっています。特に、表示性能を維持しつつ消費電力を削減することが求められています。液晶光学素子は、光の利用効率を高めることで、ディスプレイの省エネに貢献します。 【活用シーン】 ・液晶ディスプレイ ・有機ELディスプレイ ・省エネを重視する各種表示デバイス 【導入の効果】 ・消費電力の削減 ・バッテリー駆動時間の延長 ・環境負荷の低減
基本情報
【特長】 ・偏光制御による光の利用効率向上 ・高速応答速度（FLC製品 約100μs、ネマチック液晶製品 10～100ms） ・超小型・薄型設計 ・低電圧駆動（10V以下） ・ColorSwitch技術による特定波長の制御 【当社の強み】 シチズンファインデバイスは、長年培ってきた精密加工技術と液晶デバイス技術を融合し、高品質な液晶光学素子を提供しています。お客様のニーズに合わせた製品開発と、安定供給体制を構築しています。
価格帯
納期
用途／実績例
光学素子市場は、精密医療・通信・センシング分野で急成長しています。 特に高速応答・波長制御技術は次世代光学デバイスの必須要素となります。 光学測定機器 レーザーシステム 波長選択フィルタ（可視光～近赤外）
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
シチズンファインデバイスが力を発揮する領域は、小型精密・高精度・高精細が要求される機能部品領域です。そして、長年築き上げてきた独自の技術を生かして、高付加価値のマイクロデバイス製品を提供し続けていくことが当社の使命と考えています。 時計のモノづくりをルーツとする小型精密部品を生み出す金属加工技術を生かし、工程設計から加工・組立・機能テストまで一貫した生産ラインと自社製加工機の独自開発により、小型・高精度部品を長年にわたりお客様に供給してきました。 また、脆性材料を使い高精度で効率よく部品を量産することも当社独自のコア技術です。 材料技術に超精密加工技術、薄膜技術、接合技術などを融合させることで、セラミックスや水晶などの高精度部品はもとより、液晶デバイス、センシングデバイスといった高品質な機能デバイス製品を生み出しています。 付加価値の高い製品を市場に提供し続けていくことは社員の大きな夢です。その夢の実現に向け一人ひとりのチャレンジ精神を原動力としたモノづくりで新たな価値創造に貢献していきます。
