3Dワイヤハーネス設計 Eplan Harness proD
制御盤外配線の3D設計
Eplan Harness proDは、Eplanプラットフォームのデータをもとに、ハーネスケーブルの部品表（BOM）や2Dネイルボード図面を簡単に作成できるツールです。 電気設計の段階でデジタルツインに設計情報を追加できるため、試作機がなくても正確なケーブル・ハーネス設計を進められます。 また、機械CAD（MCAD）との連携にも対応しており、既存の設計システムにスムーズに組み込むことが可能です。これにより、電気と機械の設計データをつなげて、一貫したエンジニアリング環境を実現します。
基本情報

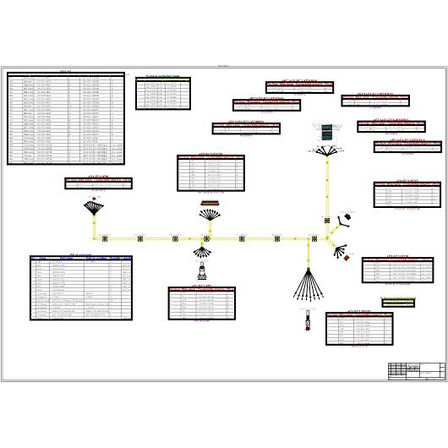

■ワイヤーハーネスの3D設計 直感的な操作性により、ケーブルやワイヤーハーネスを簡単に設計できます。 ■自動配線 Pin to Pinに接続されたケーブルとワイヤの配線経路を自動でルーティングし、ルーティングされたケーブルとワイヤの長さが自動で反映されます。ルーティングされたケーブルとワイヤの配線は、設計者によって変更可能です。 ■ネイルボードの生成 ハーネスケーブル製作に必要な部品リスト、ケーブル図面、ピンチャートがあるネイルボードを自動で生成可能です。
