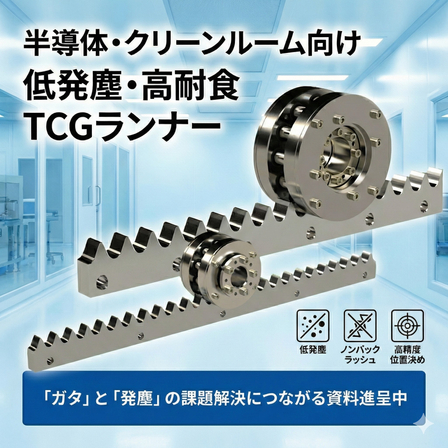

半導体・クリーンルーム工程に適した高耐食ステンレスTCGランナー
低発塵・高耐食のステンレス仕様で清浄環境に強い。高精度位置決めとノンバックラッシュ機構を両立した高性能直動部品

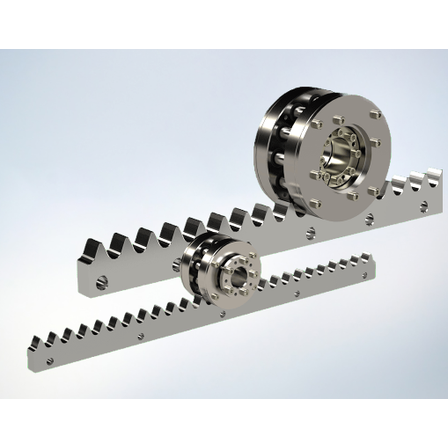

『CRS&CPSシリーズ』は、TCGランナーの高精度の設計や特徴をそのままに、 ステンレス仕様で清浄環境への適合性を高めたモデルです。 クリーンルーム設備で求められる低発塵性と耐食性の向上を実現し、 かつミクロン単位の高精度位置決めと高い再現性により、 半導体製造ラインや検査工程で安定稼働します。 標準オプションでは精密洗浄や指定グリースに対応し、装置仕様に合わせた選択が可能です。 ご相談により、用途や環境に合わせた材質変更や製品仕様の変更も対応可能です。 半導体や精密機器関連の業界を中心に、高い品質要求が求められる分野での採用実績があります。 構想段階からの技術提案の他、少量試作から量産まで一貫対応します。 【特長】 ・独自機構によるノンバックラッシュ構造 ・20μm以下の高精度繰返し位置決め ・摩耗・発塵が極めて少ない転がり接触方式 ・精密洗浄による微粒子やイオン状物質の除去 ・ご使用環境に合わせたグリース封入・塗布の対応 ・継ぎ足し設置による、たわみの無いロングストローク駆動が可能 ・ラックアンドピニオン方式による複数ヘッド駆動や複列同期駆動等が可能
基本情報
【ラインアップ】 ■ステンレス製ローラピニオン ・CPS1610A、CPS2010A、CPS2510A、CPS3212A、CPS4012A ■ステンレス製カムラック ・CRS1610A、CRS2010A、CRS2510A、CRS3212A、CRS4012A 【標準材質】※使用用途や環境により、材質変更を希望される場合はご相談ください。 ■カムラック：マルテンサイト系ステンレス鋼 ■ローラピニオン ・ピニオン本体：オーステナイト系ステンレス鋼 ・押え板：オーステナイト系ステンレス鋼 ・ボルト：オーステナイト系ステンレス鋼 ・締結具：オーステナイト系ステンレス鋼 ・ローラ：マルテンサイト系ステンレス鋼 ・シール：ニトリルゴム（NBR） ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
型番・ブランド名
CRS, CPS
用途／実績例
【主な用途・採用分野】 ・半導体関連製造装置 ・電池・バッテリー関連製造装置 ・FA・ロボット関連装置 ・精密検査・測定装置 【課題解決事例】 ・クリーンルーム内の高荷重ワーク搬送 https://kamo.co.jp/solution/sol019?hsLang=ja ・真空環境・クリーンルーム内の長尺搬送（ボールネジ・ラックアンドピニオン置換） https://kamo.co.jp/solution/sol018?hsLang=ja
関連動画
カタログ（2）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
愛知県豊田市に本社を構える機械要素部品の開発型メーカです。 サイクロイド曲線歯形と転動体の噛合わせによる回転あるいは直線動力伝達は理想の形と考え、その理想形を目標化して現実とするのが当社の開発力であり製造技術です。 明確な開発コンセプトと確かな開発能力・製造技術を持って、独自製品開発と独自の加工法探求を日々行っており、際限のないモノ作りの世界で更に深く理想を求めて発展成長します。
