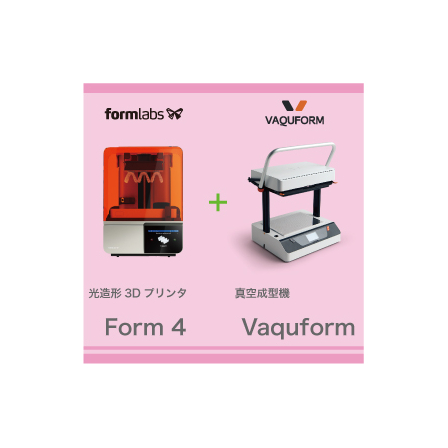

高精細光造形と真空成形で薄肉作成！Form 4×Vaquform
3Dプリンタでは表現できない薄肉形状を真空成形機で実現！
Small Fab（スモールファブ）は、小規模・分散型のマイクロファクトリーのことです。 オフィスや研究開発拠点に小さなラボを設置することで、工場のような設備を持たなくても、CAD/CAM、3Dプリンタ、CNC工作機械、3Dスキャナなどを活用して、試作や少量生産を迅速かつ低コストで行えます。 現場の課題解決に直結する、柔軟で実践的なものづくりの仕組みです。 その3Dデジタルツールは、1製品で運用することはほとんどありません。 今回は光造形3Dプリンタ「Form 4」と真空成形機「Vaquform」を使用することで、製品開発の幅を広げます。 微細な表現を実現する光造形機「Form 4」にて真空成形型を作成します。 このForm 4にて型を作成することで品質の高い型を作成。その後、3Dプリンタで苦手とされる薄肉形状をVaquformにて成形することで、特性を活かしたモデルを作成することができます。 造形サイクルを短くしながら、モノづくりの幅を大きく広げることができる組み合わせです。
基本情報
＜Form 4＞ [製品仕様] ■造形方式：光造形/LFD(Low Force Display) ■最大造形サイズ：200×125×210 mm ■XY解像度：50 μm ■積層ピッチ：25 ～ 300 μm ■本体サイズ：398×367×554 mm ■本体重量：18.3 kg ■データ転送：Wi-Fi, イーサネット, USB ＜Vaquform DT2＞ ■ヒータ：セラミックヒータ、中赤外線センサ ■真空システム：ビルトイン、ハイブリッドバキュームシステム ■制御：LCDパネル■最高加熱温度：250℃ ■本体サイズ：L335 x W400 x H405 mm ■本体重量：10 kg ■使用電源：100～240 VAC、50 / 60 Hz ■消費電力：最大 1.32 kW ■騒音レベル：最大 65 db ■認証：CE、PSE、SAA、AS‑NZS ■シートサイズ：L250 x W330 mm ■シート厚さ：0.2～3.0 mm
価格帯
納期
型番・ブランド名
Form 4×Vaquform
用途／実績例
・包装容器 ・ブリスターパック ・外装カバー ・チョコレート型 ・搬送トレイ
関連動画
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| Form 4 | 最大造形サイズ：200×125×210 mm |
| Vaquform | シートサイズ ：L250 x W330 mm |
