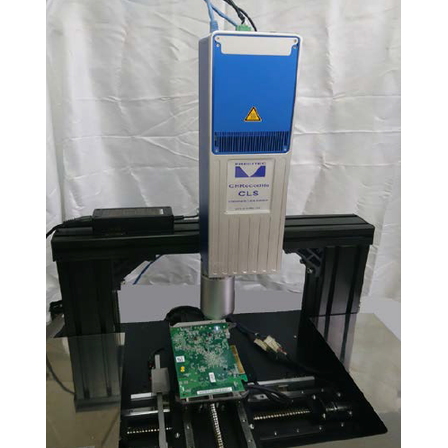

ハンダフィレット3次元測定装置
大面積を短時間で検査測定！複雑な形状も正確に測定可能な超高速センサー。
『ハンダフィレット3次元測定装置』は、色収差共焦点原理を用いた高精度の超高速センサーにより、高速な測定を実現する装置です。 センサーの入射光と検出光は同じ経路をたどるためシャドーイングを無視でき、複雑な形状でも正確に測定できます。測定ワークを選ばず鏡面でも測定可能で、大面積を短時間で検査測定できます。卓上機から全自動型インラインにも容易に対応し、設置面積が小さい角度付きセンサーバージョンも選択可能です。 【特長】 ■色収差共焦点原理を用いた高精度超高速センサー搭載 ■シャドーイングを無視でき複雑な形状も正確に測定 ■鏡面ワークの測定に対応 ■短時間でのレンズ交換が可能 ■卓上機から全自動型インラインまで対応 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
基本情報
【仕様】 ■構成一例：電動X・Yステージ、手動Zステージ、サンプル保持用冶具、光学系取付架台、測定及び制御用パソコン、専用対物レンズ群、モーターコントロールボード、LCDディスプレイ ■測定速度(1秒あたりのライン数)：6,000(HS) ■ライン長：0.96mm～8.3mm(レンズ交換) ■測定範囲(Z方向)：200μm～3,900μm(レンズ交換) ■スポットサイズ：2μm～172μm(レンズ交換) ■センサー数：192個 ■Z方向分解能：20nm～320nm(レンズ交換) ■側面分解能：1μm～5μm(レンズ交換) ■重量：約4kg(センサー部) ■大きさ：391×100×114mm(センサー部) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【用途・実績例】 ■大面積の検査測定 ■鏡面測定 ■複雑な形状の測定 ■卓上機での測定 ■全自動型インラインでの測定 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
