【エレクトロニクス向け】新素材開発『Design-Expert』
エレクトロニクス材料・プロセスの最適化を実験計画で
エレクトロニクス分野では微細化・高機能化が進む中、わずかな条件差が製品性能を左右します。Design-Expert は、要因計画で性能に効く因子を効率的に特定し、応答曲面法で製造プロセスや材料特性の最適条件を導きます。分割プロットにより、変更しにくい装置条件を含む設計にも対応します。 【活用シーン】 ・新素材開発における特性評価 ・半導体製造プロセスの最適化 ・電子部品の信頼性に効く因子の特定 ・製造条件のパラメータ最適化（※「回路設計」から変更） 【導入の効果】 ・開発期間の短縮と製品性能の向上 ・不良率の低減とコスト削減
基本情報

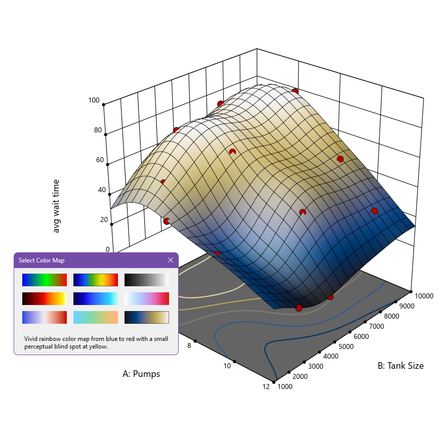

【特長】 ・回転可能な3Dプロットによる応答曲面の多角的な表示 ・水準要因スクリーニング計画による主要因子の特定 ・応答曲面法(RSM)による最適化 ・混合計画法(Mixture design techniques)に対応 ・プロセス因子、混合成分、カテゴリ型因子の組み合わせ設計
価格情報
（ヒューリンクスのページへ） https://www.hulinks.co.jp/software/design-expert/#price
価格帯
10万円 ~ 50万円
納期
~ 1週間
型番・ブランド名
Design-Expert
用途／実績例
医薬品の品質管理における Design-Expert の使用 （ヒューリンクスのページへ） https://www.hulinks.co.jp/software/design-expert/design_expert_casestudy01/
