図面なし部品の現物複製｜3Dスキャン→鋳造・機械加工まで一貫
図面なし・現物のみでも複製。3Dスキャン偏差50〜80μmで計測し、型設計から加工まで1個・最短3週間

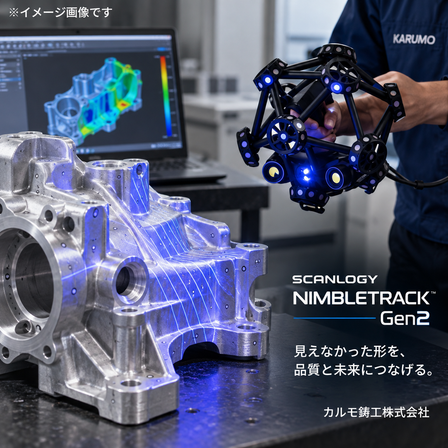

「図面がない」「メーカーが廃業した」「生産終了品で現物しか残っていない」。そんな部品の再製作で困っていませんか。 現物を3Dスキャンするだけでは、鋳物の複製はできません。鋳造時の収縮、抜き勾配、型の分割、中子、機械加工代まで織り込んで初めて、使える鋳物として復元できます。 カルモ鋳工はSCANLOGY「NIMBLETRACK Gen2」で現物形状を3D計測し、CADデータ化したうえで、木型設計・砂型鋳造・機械加工・検査まで一貫対応。鋳造メーカーだからこそ、スキャンデータをそのまま型にするのではなく、材質や形状に応じた収縮量と加工条件を反映して製作します。 1個の補修品から量産まで対応。図面がなくても、まずは現物または写真からご相談いただけます。 現在はVA/VE事例集などの技術資料を公開中です。図面なし・廃番部品の復元をご検討の方は、資料ダウンロードまたはお問い合わせください。
基本情報
【3Dスキャン設備】SCANLOGY NIMBLETRACK Gen2（ワイヤレス光学式3Dスキャニングシステム） 【対応工程】現物測定→3Dデータ化→型設計→鋳造→機械加工→検査 【対応数量】1個から量産まで 【対応サイズ】50mm角〜1,000mm角を目安に相談 【対応材質】 ・アルミ合金：AC2A／AC2B／AC3A／AC4A／AC4B／AC4C／AC4CH／AC4D／AC7A／AC8B ・銅合金：CAC403／406／502／301／302／303／702／703 【鋳造】生型／自硬性／アルカリフェノール／コールドボックス／金型 【機械加工】同時5軸加工機を含む加工設備約15台 【検査】3Dスキャン、三次元測定ほか 【認証】JIS Q 9100（機械加工） 【ご用意いただくもの】現物または写真、材質、必要数量、用途。図面がなくても相談可能。摩耗・欠損がある場合は復元範囲を打合せします。
価格情報
現物または写真、材質、必要数量、用途をご提示いただければお見積りします。現物確認後、3Dスキャン・CAD化・型製作・鋳造・機械加工・検査の必要工程を整理してご提案します。1個の補修品から対応可能です。摩耗・欠損がある場合は、どこまで形状を復元するかを事前に打合せします。
納期
型番・ブランド名
SCANLOGY NIMBLETRACK Gen2｜現物から3Dデータ化
用途／実績例
【対応業界】産業機械／工作機械／船舶／鉄道／自動車／電力・エネルギー／半導体製造装置／保守・補修部品 【実績例】 ■ 他社製産業機械部品のリバースエンジニアリング AC4CH／図面なし・現物のみから3Dスキャンで形状取得。鋳造収縮を踏まえて型設計し、鋳造・機械加工まで一貫して複製。 【このような案件に】 ・メーカー廃業や生産終了で図面が入手できない ・古い設備の補修部品を1個だけ再製作したい ・海外製・他社製部品で現物しか残っていない ・摩耗した現物から形状を復元したい ・スキャン会社、型屋、鋳物屋、加工屋を個別に手配したくない ・現物を基準に設計変更や材質変更も相談したい 【対応範囲】アルミ合金・銅合金。鋳鉄・鋳鋼は対象外。1,000mm角を超える大型品は要相談。
