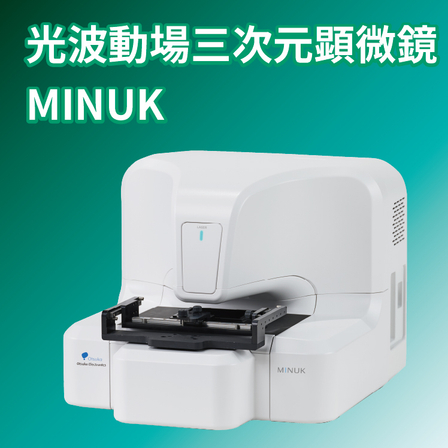

【材料科学向け】光波動場三次元顕微鏡 MINUK
nmオーダーの透明な異物・欠陥を評価。フィルム表面を可視化・定量化。
材料科学分野では、材料の構造評価において、微細な欠陥や異物の検出が製品の品質を左右する重要な要素となります。特に、透明フィルムなどの表面構造は、目視での検査が難しく、従来の測定方法では詳細な情報を得ることが困難でした。MINUKは、nmオーダーの形状情報を非接触・非破壊で取得し、透明フィルム表面の傷や欠陥の断面形状や三次元形状を可視化し数値化することで、材料の構造評価における課題を解決します。 【活用シーン】 * 透明フィルムの表面評価 * 微小な異物や欠陥の検出 * 材料の構造解析 【導入の効果】 * 非破壊検査によるサンプルへの影響を最小限に * 高速測定による効率的な検査 * 詳細な形状情報の取得による品質管理の向上
基本情報
【特長】 * nmオーダーの透明な異物・欠陥の評価が可能 * 1ショットで瞬時に深さ方向の情報を取得 * フォーカス不要で高速測定が可能 * 非破壊・非接触・非侵襲で測定が可能 * 任意の面を高速でスキャンし測定位置の決定が容易 【当社の強み】 大塚電子は、独自の｢光｣技術を用いて、お客様の課題解決に貢献できる製品を提供しています。創業以来培ってきた技術を活かし、材料科学分野の発展に貢献します。
価格帯
納期
型番・ブランド名
MINUK
用途／実績例
※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
