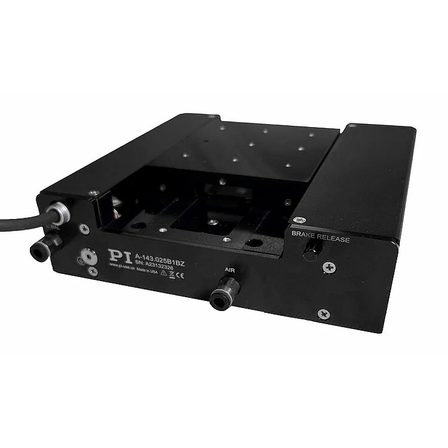

小型リニアエアベアリングステージ A-143 高精度タイプ
摩擦ゼロ。25 mmの移動範囲で±0.2 µmの高精度位置決めを実現
A-143 PIglideは、25 mmの移動範囲を持つ小型リニアエアベアリングステージで、非接触構造により摩耗や潤滑の必要がなく、長寿命かつクリーンルーム対応を実現。 最小インクリメント0.025 µm、位置精度±0.2 µm、真直度±0.05 µmとナノメートルレベルの精度を誇り、計測・検査・光学機器のステージングに最適。 リニアモーターと32ビットBiSS-Cエンコーダを内蔵し、最大速度390 mm/s、加速度10 m/s²の高性能モーションが可能です。
基本情報
・動作部面積 85 mm × 75 mm ・ロープロファイル 40 mm ・移動範囲 25 mm ・耐荷重 4 kg ・速度 390 mm/s ・加速度10 m/s2 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
・高精度計測装置のX軸ステージ ・光学素子の微細位置決め（ファイバーアライメント含む） ・パターン形成・リソグラフィ用搬送系 ・スキャニングシステムの精密ステージ ・半導体ウェハ検査機器の搬送部 ・医療機器における非接触リニアモーション制御 ・クリーンルーム環境下での試験装置・分析機器 ※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
