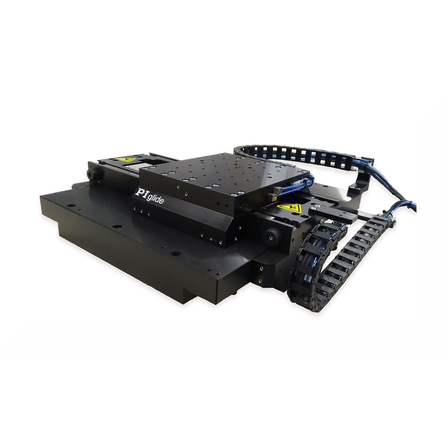

【光学向け】エアベアリング A-311
エア浮上×リニアモータで摩耗ゼロ。最大速度2m/s、センサー分解能1nm
光学レンズ研磨・加工分野では、レンズの形状精度や表面品質が最終的な光学性能を大きく左右するため、極めて高い位置決め精度と安定性が求められます。特に研磨や表面加工工程では、わずかな振動や摺動摩擦が加工精度や再現性に影響を及ぼす可能性があります。 PIglide IS A-311 は、エアベアリングによる非接触支持とリニアモータ駆動を採用した高精度XYステージです。機械的摩擦やスティックスリップを排除することで、滑らかで安定した平面動作を実現し、光学用途に求められる高い位置決め精度と繰り返し性を支えます。 光学レンズの研磨工程や、精密な表面加工・評価工程において、加工品質の安定化やプロセス再現性の向上に貢献します。また、エアベアリング構造により発塵を抑えられるため、クリーンルーム環境での使用にも適しています。 【活用シーン】 ・レンズ研磨工程 ・高精度な表面加工が必要な場面 ・クリーンルーム環境での使用 【導入の効果】 ・高精度な研磨を実現 ・タクトタイムの短縮 ・製品の品質向上
基本情報
【特長】 ・スキャンアプリケーションや高精度の位置決めに最適 ・クリーンルーム対応 ・移動範囲は300mm×300mm ・147Nまでの耐荷重 ・1nmまでの解像度 【当社の強み】 ドイツ本社50年以上の実績で、ナノ～サブミクロンの多軸位置決めをご提案。ピエゾステージをはじめ、アクチュエータやヘキサポッド位置決め製品をご提供。
価格帯
納期
型番・ブランド名
A-311 PIglide ISプラナースキャナ（エアベアリング付き）
用途／実績例
検査システム、レーザーマーキング、顕微鏡検査、スキャニングなどの高精度アプリケーションに最適です。
