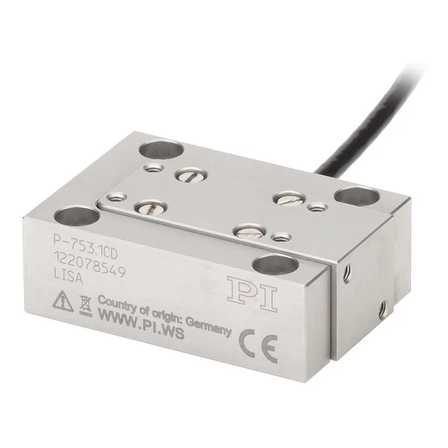

【フォトニクス向け】ピエゾナノアクチュエータ P-753
最小0.1 nm分解能、最大38 µmストロークのコンパクト・ピエゾステージ
フォトニクス分野では、光学素子や光ファイバーの位置決めにおいて、ナノメートルレベルの分解能と高い再現性が求められます。P-753 LISAは、15～38 µmのストローク（モデルによる）と最小0.1 nmの分解能（適切なコントローラ使用時）を備えたコンパクトなリニア・ピエゾステージです。フレクシャガイド構造により、摩擦やバックラッシュのない滑らかな動作を実現します。光学アライメントや微小位置補正用途において、安定したナノポジショニングを提供します。 【活用シーン】 ・光ファイバーアライメント ・光ファイバーアライメント ・光学素子の微調整・位置補正 ・レーザービーム経路の精密位置決め ・フォトニックデバイス評価 【導入の効果】 ・ナノメートルレベルの位置決め分解能 ・バックラッシュのない高再現性動作 ・コンパクト設計による装置組込み適性
基本情報
【特長】 ・汎用性の高い設計：フレクシャステージまたはアクチュエータ ・分解能0.05nm、高速応答 ・静電容量センサーによる高リニアリティ ・摩擦のない精密フレクシャガイドにより、直進性の極めて高い動きを実現 ・PICMA(TM)ピエゾアクチュエータによる長寿命 ・真空対応および非磁性バージョンを用意 【当社の強み】 ドイツ本社50年以上の実績と、世界シェアNo.1のピエゾステージ＆アクチュエータの提供により、お客様のニーズに合わせた最適なソリューションを提案します。
価格情報
****** お気軽にお問い合わせください
納期
型番・ブランド名
P-753 LISA Linear Actuator and Positioning Stage
用途／実績例
応用例 ・ディスクドライブ検査 ・各種計測 ・ナノポジショニング ・走査型顕微鏡 ・フォトニクス／光集積回路 ・干渉計 ・バイオテクノロジー ・マイクロマニピュレーション
