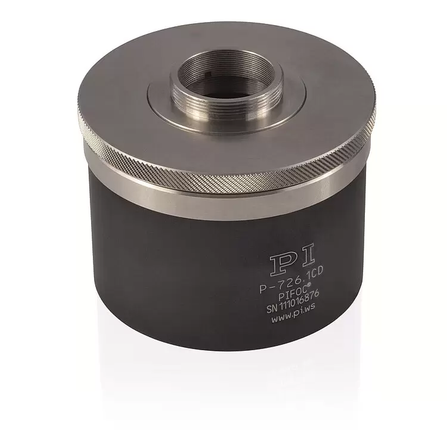

【光学向け】高荷重対物レンズフォーカススキャナ P-726
100 µmストローク・0.4nm分解能 高荷重対物レンズ対応 高速・高精度PIFOCフォーカススキャナ
光学機器や計測装置における対物レンズのフォーカス制御では、高精度なZ位置決めと高速応答が求められます。特に対物レンズが大型・高開口数（NA）の場合、従来機構では動作レスポンスや安定性が課題となり、測定精度や観察品質に影響を及ぼす可能性があります。 P-726 PIFOC高荷重対物レンズフォーカススキャナは、最大100 µmのストロークと、静電容量センサーによる直接測定で得られる サブナノメートル分解能の高精度フォーカス制御を実現します。また、フレクシャガイド構造により摩擦・バックラッシュがなく、高荷重条件でも高い剛性と安定性を維持します。これにより、光学計測装置の精度とスループットを向上させ、測定・観察の信頼性を高めます。 【活用シーン】 ・対物レンズの精密フォーカス制御 ・共焦点顕微鏡・超解像顕微鏡のZスキャン ・3D光学イメージング装置 ・高精度光学計測装置（干渉計・オートフォーカス系） 【導入の効果】 ・高精度なZ位置制御による光学測定精度の向上 ・高速な動作レスポンスによる検査・観察時間の短縮 ・大重量レンズ対応の高荷重性能 ・長期安定性・低メンテナンス性
基本情報
【特長】 ・大型対物レンズの高ダイナミックポジショニング／スキャニング ・共振周波数1120Hz（210g負荷時560Hz） ・標準セットリング時間約6ms ・ストローク100μm ・静電容量センサーによるダイレクト計測で、高リニアリティ、安定性、ダイナミクスを実現 ・分解能～0.3nm ・摩擦のない精密フレクシャガイドによりフォーカス安定性アップ 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験に基づき、お客様のニーズに最適なソリューションを提供します。ピエゾステージをはじめ、多様な製品ラインナップと、位置決めに関する豊富な知識でお客様をサポートします。
価格情報
****** お気軽にお問い合わせください
納期
型番・ブランド名
P-726 PIFOC(R)高荷重対物レンズスキャナ
用途／実績例
応用例 ・3D画像 ・スクリーニング ・オートフォーカスシステム ・顕微鏡 ・共焦点顕微鏡 ・表面形状解析 ・ウェハー検査
