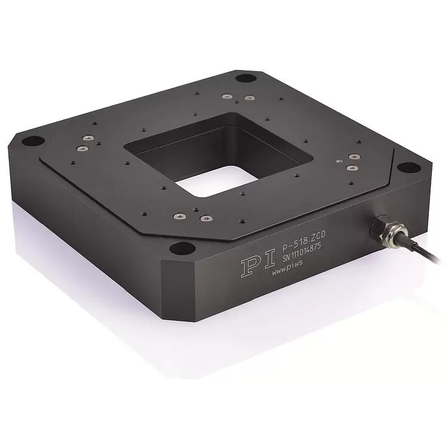

【精密測定向け】Zチップチルト開口部付ピエゾステージ P-5x8
ナノレベルのZ・チップチルト制御を実現。66mm開口の高精度ピエゾステージ
精密測定分野では、わずかな位置ずれや角度誤差が測定結果に大きく影響します。特に微細構造の評価や透過光を用いた計測では、ナノレベルの分解能と高い安定性、さらに十分な開口径が求められます。 P-518／P-528シリーズは、Z軸ストローク100µm／200µmとチップチルト制御を組み合わせた高精度ピエゾステージです。66mmの大開口設計により透過光計測にも対応し、高いリニアリティと再現性を実現。精密測定やアライメント工程における信頼性向上に貢献します。 【活用シーン】 ・半導体検査・評価装置 ・フォトニクス／光学計測 ・顕微鏡・干渉計システム ・高精度アライメント用途 【導入の効果】 ・ナノレベルでの高精度Z・角度調整 ・66mm開口による透過光計測対応 ・高い直線性と安定性による測定信頼性向上
基本情報
【特長】 ・1軸および3軸バージョン ・クローズドループの垂直／チルトレンジ～200μm/2mradを実現 ・パラレル制御／計測構造による応答性の向上／多軸の精密制御 ・摩擦のない精密フレクシャガイドシステム ・PICMA(TM)ピエゾアクチュエータによる長寿命 ・センター開口部66 x 66mm ・静電容量センサーによる高いリニアリティ 【当社の強み】 ドイツ本社は50年以上、日本法人として30年の精密位置決め製品のPI社が新たなソリューションをご提案。ピエゾステージ＆アクチュエータやヘキサポッドなどの位置決め製品をご提供。さらに、リニアモータ駆動製品と高精度エアベアリングステージのラインアップを充実させています。位置決めにおいて、土台にも注意が必要で、弊社ではグラナイト定盤もご提供し、複合システムもご提案可能です。世界中の生産現場や先端機器、様々な分野の最先端研究に総合的なソリューションを提供しています。是非ご覧下さい。
価格情報
****** お気軽にお問い合わせください
納期
型番・ブランド名
P-518・P-528 ピエゾZ/チップ/チルトステージ
用途／実績例
応用例 ・各種計測 ・干渉計 ・光学 ・走査型顕微鏡 ・マスストレージ装置試験 ・レーザーテクノロジー ・マイクロ機械加工
