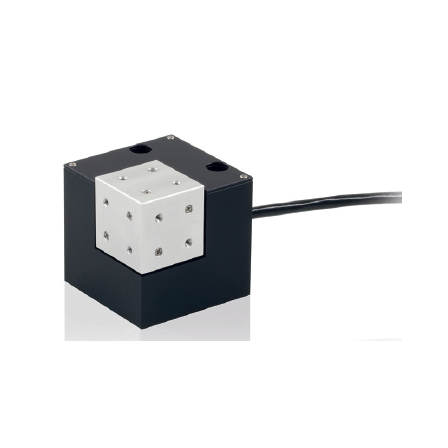

【レーザー加工向け】XYZ軸ピエゾステージ P-616
微細レーザー加工の焦点・位置制御を支える、100 µm × 3軸ナノポジショナー
レーザー微細加工では、ビーム位置や焦点のわずかなずれが加工品質に直結します。特にマイクロ加工や高アスペクト比加工では、サブミクロンレベルでの精密な位置制御が不可欠です。P-616 NanoCubeは、各軸100 µmストロークを備えたコンパクトなXYZピエゾナノポジショナーです。高剛性フレクシャガイド構造によりバックラッシュのない高直線性動作を実現し、ナノメートル分解能での微細位置調整が可能です。 レーザー加工装置に組み込むことで、 ・ビーム位置の微調整 ・焦点位置の高精度制御 ・加工位置の補正用途 に対応し、微細加工の安定性向上をサポートします。 【活用シーン】 ・レーザー微細加工装置への組込み ・フォーカス位置の精密制御 ・マイクロ穴あけ加工の位置補正 ・薄膜加工・精密パターニング 【導入の効果】 ・ナノメートル分解能による焦点位置の高精度制御 ・バックラッシュレス構造による高再現性 ・コンパクト設計で装置内組込みが容易 ・微細加工品質の安定化
基本情報
【特長】 ・最大100×100×100μmのトラベルレンジ ・きわめてコンパクトで軽量 ・すぐれた分解能と高速応答 ・高速3軸スキャニング ・摩擦がなく高精度なフレクシャガイドシステム 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験に基づき、お客様のニーズに最適な位置決めソリューションを提供します。ピエゾステージをはじめ、幅広い製品ラインナップと、グラナイト定盤などの周辺機器も提供し、複合システムのご提案も可能です。
価格帯
納期
用途／実績例
【用途】 ■フォト二クス／内蔵型光学装置 ■マイクロマニピュレーション ■バイオテクノロジー ■半導体試験 ■ファイバーポジショニング など ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
