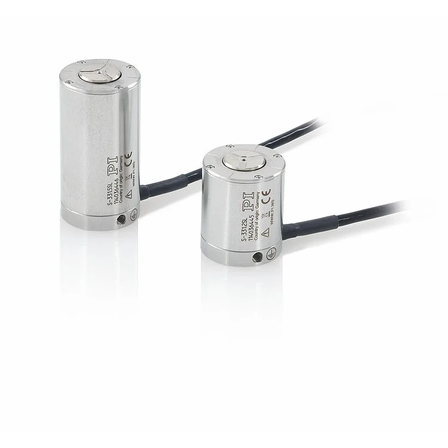

【レーザー加工向け】高速Tip/TiltピエゾステージS-331
10 kHzの高速応答でビームを精密制御。レーザー加工向けTip/Tiltステージ
レーザー加工では、ビームの角度や位置のわずかな変動が、加工精度や仕上がり品質に直結します。特に微細加工や高速スキャニング工程では、高速応答性と高分解能を兼ね備えたビーム制御機構が不可欠です。 S-331は、最大10 kHzの高い共振周波数と±5 mradの動作角を備えた高速Tip/Tiltピエゾステージです。優れたダイナミクス性能によりリアルタイムでのビーム補正を実現し、焦点ずれや加工ムラを低減。高精度かつ安定したレーザー加工プロセスの構築に貢献します。 【活用シーン】 ・レーザービームの高速ステアリング ・微細穴あけ／溝加工などの精密加工 ・加工中のリアルタイムビーム補正 ・高精度アライメント制御 【導入の効果】 ・加工精度と再現性の向上 ・高速応答による加工効率の改善 ・加工ムラ低減と歩留まり向上 ・装置性能の高度化
基本情報
【特長】 * チップ/チルト角5mrad、光偏向角10mrad(0.57°) * パラレル制御設計によるチップ/チルト両軸での高性能特性 * ダイナミックモーションと高速ステップ＆セトリングの高い共振周波数 * 高リニアリティの位置センサー * 最大12.7mm径（0.5"）のミラー用 【当社の強み】 ドイツ本社で50年以上にわたり培ってきた精密制御技術をもとに、世界中の研究機関・装置メーカーに採用されるピエゾステージおよびアクチュエータを提供しています。豊富なラインアップと技術力で、お客様のニーズに最適なソリューションをご提案します。
価格帯
納期
型番・ブランド名
S-331
用途／実績例
【応用分野】 画像処理/安定化 光学トラッピング レーザースキャニング/ビームステアリング レーザーチューニング 光学フィルター/スイッチ 光学系 ビーム安定化
