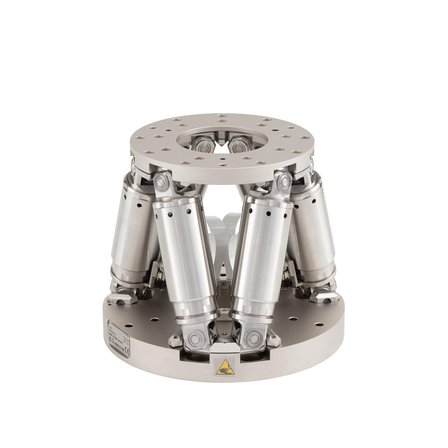

【製造業向け】小型ヘキサポッド H-811.I2
コンパクトながら高精度な6軸位置決めシステムで製造工程を最適化
製造業における位置決め作業では、高い精度と信頼性が求められます。特に、製品の品質を左右する精密な組み立てや検査工程においては、微細で正確な位置決めが不可欠です。従来の単軸位置決めシステムでは、複雑な多軸調整に手間と時間がかかることが課題でした。パラレルキネマティック・ヘキサポッド H-811.I2は、6軸自由度を持つ設計により、これらの課題を解決します。また小型な設計のため、設置面積が小さいことも大きな特徴です。 【活用シーン】 ・精密部品の組み立て ・検査装置での位置決め ・光ファイバーアライメント ・オートメーションシステム 【導入の効果】 ・高精度な位置決めによる製品品質の向上 ・作業時間の短縮と効率化 ・多様なアプリケーションへの対応 ・高い信頼性による安定した稼働
基本情報
【特長】 ・最小ヘキサポッド(真空オプションあり) ・トラベルレンジ：34mm／42° ・耐荷重：5kg ・アクチュエーター分解能：40nm ・最小インクリメンタルモーション：0.2μm ・再現性：±0.1μm ・ファイバー光学アライメント用スキャンアルゴリズム含む ・ピボットポイント（回転中心）の任意設定が可能 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験に基づき、お客様のニーズに最適な位置決めソリューションを提供します。ピエゾステージをはじめ、幅広い製品ラインナップと、グラナイト定盤などの周辺機器も提供し、複合システムのご提案も可能です。
価格帯
納期
型番・ブランド名
H-811.I2
用途／実績例
利用用途 ・光位置合わせ ・オートメーション ・品質保証試験 ・試験機器 応用分野 ・研究および工業用途、標準環境および真空環境に対応 ・マイクロマニピュレーション、医療技術、工具検査に対応
