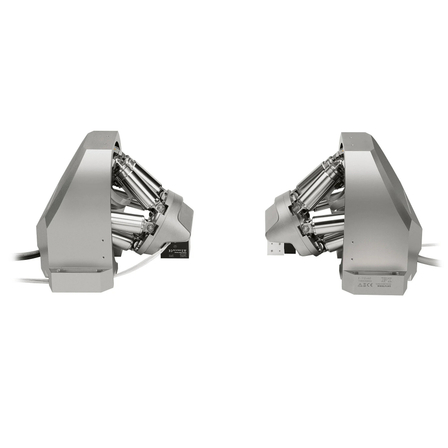

高速・6自由度フォトニクスアライメント F-713.Hxx
アライメント時間の99%削減する、PIの高速光学アライメントソリューション
ヘキサポッド6軸モーターステージと、XYZ軸ピエゾステージを組み合わせた高速・高精度フォトニクスアライメントシステム。 SiPhウェーハ、フォトニックデバイス、PIC、および光ファイバーに最適化されたスキャン/アライメントルーチン、強力な配列アライメントアルゴリズムで、高速・高精度、かつ同時アライメントを可能にします。 ヘキサポッドは、6軸をDCサーボモータ駆動で動作、サブミクロン位置決めが可能。また様々なデバイスに合わせて、任意に回転中心の設定が可能です。 XYZ軸ピエゾステージは、ナノレベル位置決めが可能で、高い共振周波数で高速応答・スキャンを可能にします。 WindowsおよびLinux上のC#、Python、LabVIEW、MATLABなどの一般的な言語のサポートを含む、迅速なプロセス開発のための広範で深いソフトウェアサポート。
基本情報
システム駆動軸：9軸 ＜ヘキサポッドラフポジショニング＞ トラベルレンジ： X, Y, Z＝±17, ±16, ±6.5mm、θX, θY, θZ＝±10, ±10, ±21度 最小移動量：XY=0.1µm、Z=0.05µm ロータリーエンコーダ ＜ピエゾファインポジショニング＞ トラベルレンジ： X, Y, Z＝100µm 最小移動量：2.5nm 内蔵センサー ＜システム専用コントローラ＞ C-887型ヘキサポッドアナログ入力付属コントローラ＆ソフトウェア E-712型デジタルピエゾコントローラアナログ入力付属 ※詳しくはPDFをダウンロード、もしくはお問合せください。
価格帯
納期
型番・ブランド名
F-713
用途／実績例
・PIC製造 ・ファイバーアレイ・コリメータ・光学部品・レンズの配置調整 ・シリコンフォトニクスウエハーの試験 ・フォトニクスおよび光ファイバーの試験・組立・パッケージング
関連動画
カタログ（7）
カタログをまとめてダウンロード
この製品に関するニュース（2）
-
研究開発の精度を高める！研究現場向け「位置決め」製品特集のご紹介
厳しい水準と環境のもと、高い精度や再現性を研究開発では求められます。 ピーアイでは、50年以上にわたる実績で既存の実験環境にスムーズに統合できるコンポーネントやシステム、ソリューションの開発・製造に取り組んできました。 LabVIEW、MATLAB、Pythonなどの主要なソフトウェアとの互換性とオープンインターフェースにより、さまざまな研究環境へのスムーズな統合と、柔軟なカスタマイズが可能。 研究現場での導入におすすめの製品ラインナップをピックアップしました。
-
【展示会情報】ピーアイ・ジャパンは「OPIE'25」に出展します
ピーアイ・ジャパンは、4月に開催される光関連の専門展示会「OPIE'25」に出展します。 【展示会詳細】 日時：2025年4月23日（水）～25日（金）10：00～17：00 場所：パシフィコ横浜 ブース番号：E-32 【出展製品】 関連リンク「展示製品とブース訪問予約」をご確認ください。 入場料は無料ですが、完全事前登録制となります。 関連リンクから、事前登録をお済ませください。 ・「OPIE’25出展社リスト」のピーアイ・ジャパンをクリックしてブース訪問の予約ができます。 ・「OPIE’25への来場事前登録」から事前登録ができます。 皆様のご来場、お待ちしております！
おすすめ製品
取り扱い会社
Physik Instrumente（PI）は、ドイツ・カールスルーエに本社を置く精密位置決め技術のグローバルリーディングカンパニーです。産業オートメーション、フォトニクス、半導体、顕微鏡・ライフサイエンスなどの分野に向けて、高精度ポジショニングシステムおよびピエゾテクノロジーを提供しています。 50年以上にわたり、世界中の企業や研究機関に採用されており、欧州・北米・アジアに9つの生産拠点と16の営業・サービス拠点を展開。500件以上の特許を保有し、開発・製造・品質検査までを自社で一貫して行うことで、高い技術力と品質を支えています。 日本法人は30年以上にわたり国内で事業を展開しており、技術相談から導入サポートまで、日本のお客様のニーズに合わせた高精度モーションソリューションを提供しています。
