【半導体製造装置向け】ピエゾナノポジショナー

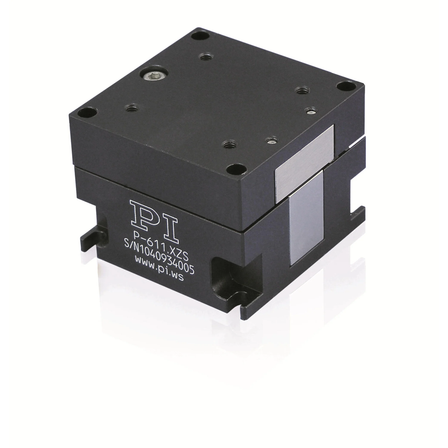

44 mm角のコンパクト設計。120 µm動作量と0.2 nm分解能を実現するピエゾナノポジショニングステージ
半導体製造工程では、ウェーハ加工や検査工程においてナノメートルレベルの精密な位置決めが求められます。特に微細化が進む半導体プロセスでは、位置決め精度が製品品質や歩留まりに大きく影響します。 P-611.XZ / P-611.2は、44 mm × 44 mmのコンパクトな設計ながら、最大120 µmの動作量と0.2 nmの高分解能を実現するピエゾナノポジショナーです。高精度フレクシャガイド機構とPICMA(R)ピエゾアクチュエータにより、半導体製造装置や検査装置における安定したナノポジショニングを可能にします。 【活用シーン】 ・半導体製造装置 ・ウェーハ検査装置 ・ナノ加工・微細加工装置 ・光学アライメント装置 【導入の効果】 ・ナノレベルの位置決めによる歩留まり向上 ・高精度ポジショニングによる検査精度向上 ・コンパクト設計による装置組込みの容易化 ・高い再現性による安定したプロセス制御
基本情報
【特長】 ・コンパクト設計：設置面積44 x 44mm ・ストローク～120 x 120μm ・分解能～0.2nm ・低コストの機構／電子システム構成 ・摩擦のない精密フレクシャガイドシステム 【当社の強み】 ドイツ本社50年以上の実績と、日本法人30年の経験で培ってきた精密制御技術をもとに、世界中の研究機関・装置メーカーに採用されるピエゾステージおよびアクチュエータを提供しています。豊富なラインアップと技術力で、お客様のニーズに最適なソリューションをご提案します。
価格情報
****** お気軽にお問い合わせください
納期
型番・ブランド名
P-611.XZ・P-611.2
用途／実績例
応用例 ・光ファイバ位置決め ・半導体試験 ・マイクロ機械加工 ・マイクロマニピュレーション ・MEMS製造／試験 ・フォトニクス／集積光学
カタログ（1）
カタログをまとめてダウンロード
おすすめ製品
取り扱い会社
Physik Instrumente（PI）は、ドイツ・カールスルーエに本社を置く精密位置決め技術のグローバルリーディングカンパニーです。産業オートメーション、フォトニクス、半導体、顕微鏡・ライフサイエンスなどの分野に向けて、高精度ポジショニングシステムおよびピエゾテクノロジーを提供しています。 50年以上にわたり、世界中の企業や研究機関に採用されており、欧州・北米・アジアに9つの生産拠点と16の営業・サービス拠点を展開。500件以上の特許を保有し、開発・製造・品質検査までを自社で一貫して行うことで、高い技術力と品質を支えています。 日本法人は30年以上にわたり国内で事業を展開しており、技術相談から導入サポートまで、日本のお客様のニーズに合わせた高精度モーションソリューションを提供しています。
