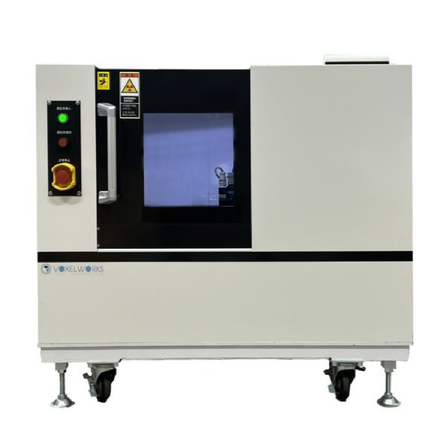

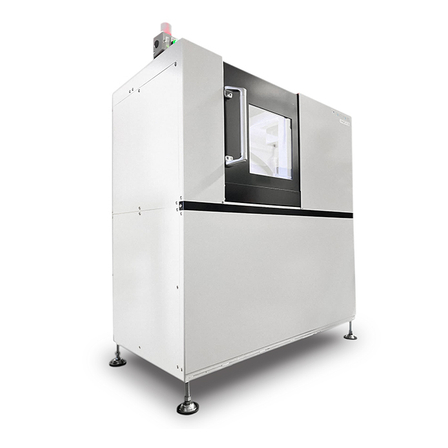

VOXIA box X線CT撮影装置
◼️X線CT撮影装置（小型）◼️ Voxiaシリーズ中型サイズ 6軸CT撮影軸構成 用途に合わせたカスタム設計が可能
X線CT装置は、非破壊で360°方向から解析対象物の内部構造を可視化し、確認・検査することができる装置です。 解析対象物にさまざまな方向からX線を照射撮影し、その細密な断層データをコンピューターで再構成（計算）することにより、高精度且つスピーティに断面画像や立体（3D）画像を作成します。これにより、従来発見が困難であった対象物の外からは見えない内部欠陥の検出、三次元計測・測定が可能となります。 国内外の部品・制御機器メーカーからX線管と検出器を調達し、最適化のための実験検証を日々重ねております。長年の経験と確かな実績に裏付けされた多数の部品選択肢の中から、目的を満足する構成を整合しお客様の用途にマッチする装置構成をご提案致します。 【カスタマイズ構成例】 ■X線管（最大電圧、マイクロフォーカス・ミリフォーカス、開放感・密閉管） ■検出器（画素数、画素大きさ、感度） ■試料ステージ(試料最大重量、軸の動作範囲、軸の数) ■3D画像解析ソフトウェア
基本情報
コンパクト設計、設置場所を選ばない省スペース設計。 コンパクトボディながら高度計算ソフトにより高解像度のデータを生成します。 ＊ X線管電圧：0〜150kV ＊ 焦点径：7μm（5μm@4W） ＊ 検出器画素：49.5μm、675万画素！ ＊ サンプルサイズ：Φ100mm ◉ VCap（制御ソフト）： 撮影対象物、目的に合わせたカスタムメイドの撮影ステージ。撮影から画像出力までの一連の作業をクリック操作だけで行えます。最速20秒で高速連続撮影、撮影開始から画像再構成まで約30秒で処理 ◉ VCT（再構成ソフト）： ご指定の撮影対象物に特化した自動計測・解析ソフトをカスタマイズ可能 撮影画像992 x 992ピクセル、プロジェクション数600の撮影データをわずか3.8秒で高速再構成！ ◉ MolcerPlus（3D表示解析）： 従来他のソフトウエアで困難であった測定条件を可能にするカスタムソフトウエア 画像化した物体を、表示・加工・計測するためのソフトウエア ●高い安全性、 ●多種・多様なサンプルにも対応 ●直感的HMI、簡単操作
価格帯
納期
型番・ブランド名
VOXIA box
用途／実績例
・医療 薬品（錠剤など） ・工業製品（機械、電子部品類） ・食品 ・文化財、化石調査など
詳細情報
-
制御ソフトウエア Vcap 最速20秒での高速連続撮影を実現し、撮影開始から画像再構成表示までの処理を約30秒以内で完了させることができます。ワンクリックで撮影から画像出力までの一連の作業をシームレスに行えるため操作性が高く、また、PLCやDBとの連携機能を備え、生産ラインの自動化システムにもスムーズに統合可能です。また機械学習による自動判別機能を搭載可能で、検査結果の迅速かつ正確な解析が行えます。
-
再構成ソフトウエア VCT（VoxelWorks edition of coneCTexpress） 撮影画像992x992ピクセル、プロジェクション数600の撮影データを、わずか3.8秒で再構成 X線撮影画像からCT断層画像を構成するソフトウェアです。業界トップレベルの高速計算能力を備えています。又、メタルアーチファクト低減、シフト値の自動補正機能、ビームハードニング補正、リングアーチファクト低減やエリアオーバー対策など断層画像の高画質化が、ソフト上で画像を確認しながら行うことができます。
-
3D解析ソフトウエア MolcerPlus X線CTで三次元画像化したさまざまな物体を、表示・加工・計測するためのソフトウェアです。画像処理・加工、ポリゴン処理・加工、配向・方向解析など、全てが直感的操作で、どなたでも簡単に操作することができます。
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| VOXIA box | 小型X線CT装置 装置構成、サンプルサイズに合わせてカスタマイズ可能な密閉型X線CT装置です。 設置スペースが小さくて済むため、限られたスペースでも導入しやすいです。 |
| VOXIA compact | 卓上型X線CT装置 ボックス型よりも軽量で設置場所を選ばす、より多くの方に届く価格設定です。 |
