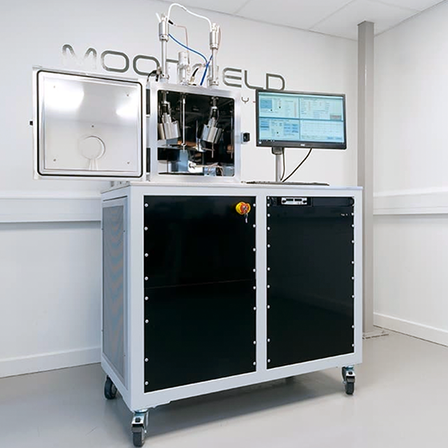

スパッタリング装置『MiniLab-070』
蒸着・スパッタ・EB・アニールなどの薄膜モジュールをご要望の構成で組み立てることができるセミカスタムメイド薄膜実験装置
コンパクト/省スペース、ハイスペック薄膜実験装置 下記蒸着源から組合せが可能 ・抵抗加熱蒸着源 x 最大4 ・有機蒸着源 x 最大4 ・電子ビーム蒸着 ・2inchスパッタリングカソード x 4（又は3inch x 3, 4inch x 2） ・プラズマエッチング：メインチャンバー、ロードロックチャンバーのいずれでも設置可能 【スモールフットプリント・省スペース】 ・デュアルラックタイプ（MiniLab-070）：1200(W) x 590(D)mm 【優れた操作性・直観的操作画面】 Windows PC、または７”タッチパネル。熟練度を問わない簡単操作、且つ安全に最大限配慮しております。
基本情報
【主仕様】 ・SUS304 70ℓ容積 438x425x425mm フロントローディングチャンバー ・ポンプ：ターボ分子ポンプ, ロータリーポンプ（ドライポンプも可） ・最大基板サイズ：Φ11inch ・真空排気：真空/ベント自動制御 ・抵抗加熱蒸着：最大4元（Model. TE1～TE4蒸着元） ・有機蒸着：最大4元源（Model. LTEC-1cc/5cc) ・電子ビーム蒸着：7ccるつぼｘ６（又は4ccるつぼｘ8） ・Φ2〜4inchマグネトロンスパッタリングカソード x 最大４元 ・プロセス制御：手動/自動多層膜・同時成膜、APC自動制御、デポレート・膜厚レート制御 ・膜厚モニタ：水晶振動子センサヘッドｘ4 ・膜厚制御：Inficon社 SQC-310（又はSQM-160薄膜モニター） 2ch/4ch薄膜コントローラ ・ユーティリティ：電源200V ３相 20A, 水冷1ℓ/min, N2ベント0.1Mkpa ・その他オプション：基板加熱, 冷却, 基板昇降・回転, プラズマエッチング, ドライポンプ , ロードロック機構
価格情報
本装置はカスタマイズ品です、都度構成により変わりますのでお問合せ下さい。
納期
型番・ブランド名
MiniLab-S070
用途／実績例
大学・企業研究室での各種基礎実験用途 ・光学薄膜 ・電極膜, 半導体膜, 配線膜, 絶縁膜 他
関連動画
カタログ（38）
カタログをまとめてダウンロード
この製品に関するニュース（8）
-
【MiniLab】 蒸着/スパッタ・デュアルチャンバーシステム
2台の薄膜実験装置をロードロック機構で連結。異なる成膜装置（スパッタ - 蒸着、など）をロードロックでシームレスに連結。Moorfield社独自のロードロックシステムにより、左右・後方へのプロセス室への連結も可能（写真下）。 1. MiniLab-E080A（蒸着装置） ・EB蒸着:7ccるつぼ x 6 ・抵抗加熱蒸着 x 2 ・有機蒸着 x 2 2. MiniLab-S070A（スパッタリング装置） ・Φ2"マグネトロンカソード x 4元同時スパッタ ・DC, RF両電源対応 3. Load Lockチャンバー ・プラズマエッチングステージ ロードロック室では「RF/DC基板バイアスステージ」による基板表面のプラズマクリーニング、又、同社独自の『ソフトエッチング』技術による<30W 低出力・ダメージレスプラズマエッチングステージも搭載可能。2D（PMMA等のレジスト除去など）、グラフェン剥離、又、テフロン基板などのダメージを受けやすい繊細なエッチングプロセスも可能。（*メインチャンバーステージへも搭載可能です）
-
☆★☆スパッタ・蒸着ソース複合型成膜装置【nanoPVD-ST15A】☆★☆
抵抗加熱蒸着源（金属蒸着）・有機蒸着源（有機材料）・マグネトロンスパッタ（金属・絶縁材）などのソース混在システム。 2種類の成膜コンポーネントをチャンバー内に最大3源まで設置、様々な薄膜実験装置に1チャンバーで対応が可能です。 【仕様】 ◉ 対応基板：〜Φ4inch ◉ スパッタリング：2"カソード x 最大2源 ◉ 真空蒸着：抵抗加熱蒸着（最大2）、有機蒸着（最大2） ◉ 7"タッチパネル操作 PLC自動プロセスコントロール ◉ APC自動圧力制御 ◉ Arガス1系統（標準） + N2, O2 増設可能 ◉ USB端子付 Windows PCに接続し、レシピ作成・保存。PCでデータロギング ◉ 他、多彩なオプションを用意 ◉ 7"タッチパネル簡単操作 PLC自動プロセスコントロール
-
【MiniLabフレキシブル薄膜実験装置】総合カタログ
この度、MiniLabシリーズ薄膜実験装置のカタログを一新しました。 【MiniLabシリーズの特徴】 ◉スパッタ、蒸着（抵抗加熱・有機・EB）、アニール、プラズマエッチング等に対応 ◉モジュラー式 フレキシブルにコンポーネントの組合せを構成（ソース複合型、マルチチャンバーも可能） ◉コンパクト、省スペース設計（幅1,200 x 奥行560mm） ◉優れた操作性：直感的インターフェイス、操作が分散せず全てをタッチパネルで一元管理できます。 研究開発の現場で、必ずやお役に立てるものと確信しております。 ぜひご検討ください。
-
4元マルチスパッタ装置 【MiniLab-S070】自動連続多層膜・同時成膜 RF/DC/PulseDC
Φ2inchカソード x 4搭載 同時成膜：3元同時成膜（RF150W or DC780W）+ HiPIMS（PulseDC 5KW） x 1 プラズマリレーSWでHMI画面より自在に4カソードへの電源分配・配置設定の変更が可能 MFC x 3系統（Ar, O2, N2）反応性スパッタリング RIEエッチングステージRF150W（メインチャンバー） + <30Wソフトエッチング（LLチャンバー） 基板加熱：Max500℃, 800℃, 又は1000℃（C/C、又はSiCコート） 基板回転・上下昇降（ステッピングモーター自動制御） APC自動制御：アップストリーム（MFC流量調整）又はダウンストリーム（排気側バルブ自動開度調整） デポレート・膜厚レート制御 寸法：1,120(W) x 800(D) ●抵抗加熱蒸着・有機材料蒸着・EB蒸着・PECVDなどの混在仕様も構成可能です。
-
多元マルチスパッタリング装置【MiniLab-125】Φ12inch対応 SiCコーティング 1000℃ヒーターステージ 搭載！コンパクトサイズ！
多元マルチスパッタリング装置（Φ12inch基板対応） ・4元同時成膜（RF, DC, 又はPulseDC） ・RF300W, DC1.5KW両電源を4元カソード（Source1, 2, 3, 4）へ自在に配置変更 ・基板加熱ステージ Max800℃（SiCコーティングヒーターでMax1000℃も可能） ・MFC x 3系統（Ar, O2, N2）反応性スパッタリング ・メインチャンバー RIEエッチングステージRF300W ・LLチャンバー ＜30W 低出力制御ソフトエッチング ・独自の"Soft-Ething"技術で基板バイアスにより基板のダメージを軽減 ・タッチパネル又はWindows PC操作：操作が分散せず、全ての操作をタッチパネル/PCで行うことができます。 ・装置設置寸法：1,960(W) x 1,100(D) x 1,700(H)mm ・マルチチャンバー式も製作可能です。 ●抵抗加熱蒸着・有機材料蒸着・EB蒸着・PECVDなどの混在仕様も構成可能です。
