□■□【MiniLab-070】フレキシブル薄膜実験装置□■□
蒸着・スパッタ・EB・アニールなどの薄膜モジュールをご要望の構成で組み立てることができるセミカスタムメイド薄膜実験装置

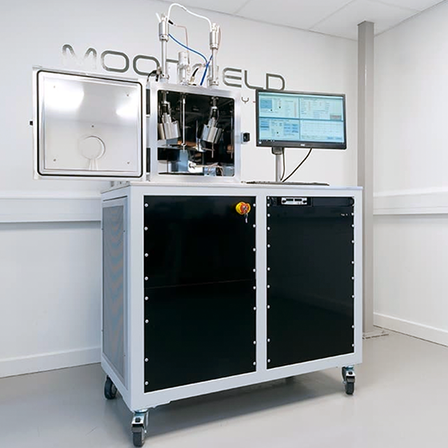

コンパクト/省スペース、ハイスペック薄膜実験装置 下記蒸着源から組合せが可能 ・抵抗加熱蒸着源 x 最大4 ・有機蒸着源 x 最大4 ・電子ビーム蒸着 ・2inchマグネトロンスパッタリングカソード x 4 ・プラズマエッチング：メインチャンバー、ロードロックチャンバーのいずれでも設置可能 【スモールフットプリント・省スペース】 ・デュアルラックタイプ（MiniLab-070）：1200(W) x 590(D)mm 【優れた操作性・直観的操作画面】 Windows PC、または７”タッチパネル。熟練度を問わない簡単操作、且つ安全に最大限配慮しております。
基本情報
【主仕様】 ・SUS304 70ℓ容積 438x425x425mm フロントローディングチャンバー ・最大基板サイズ：Φ11inch ・ポンプ：ターボ分子ポンプ, ロータリーポンプ（又はドライスクロールポンプ） ・真空排気：真空/ベント自動制御 ・抵抗加熱蒸着：最大4元（Model. TE1～TE4蒸着元） ・有機蒸着：最大4元（Model. LTEC-1cc/5cc) ・電子ビーム蒸着：7ccるつぼｘ６（又は4ccるつぼｘ8） ・Φ2〜4inchマグネトロンスパッタリングカソード x 最大４元 ・プロセス制御：手動/自動連続多層膜・同時成膜、APC自動制御、デポレート・膜厚レート自動制御 ・膜厚モニタ：水晶振動子センサヘッドｘ4 ・膜厚制御：Inficon社 SQC-310（又はSQM-160薄膜モニター） 2ch/4ch薄膜コントローラ ・ユーティリティ：電源200V ３相 20A, 水冷1ℓ/min, N2ベント0.1Mkpa ・その他オプション：基板加熱, 冷却, 基板昇降・回転, プラズマエッチング, ドライポンプ , ロードロック機構
価格情報
本装置はカスタマイズ品です、都度構成により変わりますのでお問合せ下さい。
納期
型番・ブランド名
MiniLab-070
用途／実績例
大学・企業研究室での各種基礎実験用途 ・光学薄膜 ・電極膜, 半導体膜, 配線膜, 絶縁膜 他
関連動画
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| MiniLab-S070A | マグネトロンスパッタリング |
| MiniLab-STL-070A | マグネトロンスパッタ + 抵抗加熱蒸着 + 有機蒸着 |
カタログ（37）
カタログをまとめてダウンロード
この製品に関するニュース（61）
-
真空蒸着装置□■□【MiniLab-LT080A】□■□抵抗加熱・有機蒸着・電子ビーム蒸着など様々な用途の蒸着が可能
80ℓ容積 400(W)x400(D)x570(H)mm D型ボックスチャンバーで構成されるML-080は、070と同等の構成で更にチャンバーを高くすることによりTS距離調整範囲が長く、大口径基板での蒸着時の膜均一性が向上、真空蒸着に最適なモデルです。ロードロック機構も追加できるML-070の上位機種。070同様に、コンパクトながら抵抗加熱蒸着（金属/絶縁物/有機材料）、EB蒸着、RF/DC/PulseDC兼用マグネトロン式スパッタ、RIEプラズマエッチング、アニールなどの幅広い目的にも対応。 ・最大基板サイズ：Φ11inch ・抵抗加熱蒸着源 x 最大4元 ・有機蒸着源 x 最大4元 ・マグネトロンスパッタリングカソード x 4元 ・電子ビーム蒸着 ・基板加熱ステージ（標準500℃、Max1000℃） ・*プラズマエッチング/<30Wソフトエッチング *プラズマエッチングはメインチャンバー、ロードロックチャンバーいずれも設置可能
-
★☆【MiniLab（ミニラボ）】シリーズフレキシブル薄膜実験装置★☆
MiniLab薄膜実験装置は、豊富なオプションから必要な成膜方法・材質に応じて都度最適なコンポーネント、制御モジュールを組み込むことにより、セミカスタムメイドで無駄を省いたコンパクトな装置を構築することができます。モジュラー式コンポーネント・制御機器設計による豊富なバリエーション、様々な薄膜プロセス実験への応用が可能になります。 【MiniLab薄膜実験装置 構成モジュール】 ◎ 製作範囲 抵抗加熱蒸着（TE）、有機蒸着（LTE）、電子ビーム蒸着（EB）、スパッタリング（SP）、ドライエッチング、アニール 【スモールフットプリント・省スペース】 ・シングルラックタイプ（026/090）：590(W) x 590(D)mm ・デュアルラックタイプ（070/080）：1200(W) x 590(D)mm ・トリプルラックタイプ（125）：1770(W) x 755(D)mm 【優れた操作性・直観的操作画面】 Windows PC操作画面で一元管理が可能。熟練度を問わない簡単操作、安全にも最大限配慮しております。チャンバー内部品調整、材料交換以外の全ての操作はPC/HMI画面で行います。
-
多機能マグネトロンスパッタリング装置 【MiniLab-S070】
Φ2inchカソード x 4元搭載 同時成膜：3元同時成膜（RF150W or DC780W）+ HiPIMS（PulseDC 5KW） x 1 プラズマリレーSWでHMI画面より自在に4カソードへの電源分配・配置設定の変更が可能 MFC x 3系統（Ar, O2, N2）反応性スパッタリング RIEエッチングステージRF150W（メインチャンバー） + <30Wソフトエッチング（LLチャンバー） 基板加熱：Max500℃, 800℃, 又は1000℃（C/C、又はSiCコート） 基板回転・上下昇降（ステッピングモーター自動制御） APC自動制御：アップストリーム（MFC流量調整）又はダウンストリーム（排気側バルブ自動開度調整） デポレート・膜厚レート制御 寸法：1,120(W) x 800(D) ●抵抗加熱蒸着・有機材料蒸着・EB蒸着などとの混在仕様も構成可能です。
-
【MiniLab】 蒸着/スパッタ・デュアルチャンバーシステム
2台の薄膜実験装置をロードロック機構で連結。異なる成膜装置（スパッタ - 蒸着、など）をロードロックでシームレスに連結。Moorfield社独自のロードロックシステムにより、左右・後方へのプロセス室への連結も可能（写真下）。 1. MiniLab-E080A（蒸着装置） ・EB蒸着:7ccるつぼ x 6 ・抵抗加熱蒸着 x 2 ・有機蒸着 x 2 2. MiniLab-S070A（スパッタリング装置） ・Φ2"マグネトロンカソード x 4元同時スパッタ ・DC, RF両電源対応 3. Load Lockチャンバー ・プラズマエッチングステージ ロードロック室では「RF/DC基板バイアスステージ」による基板表面のプラズマクリーニング、又、同社独自の『ソフトエッチング』技術による<30W 低出力・ダメージレスプラズマエッチングステージも搭載可能。2D（PMMA等のレジスト除去など）、グラフェン剥離、又、テフロン基板などのダメージを受けやすい繊細なエッチングプロセスも可能。（*メインチャンバーステージへも搭載可能です）
-
◆OLED◆ 有機蒸着・高温用金属蒸発源 Max1500℃
OLED蒸発源は最高使用温度1500℃の真空装置用高温加熱ヒーターです。 蒸発温度の高い材料も蒸発することができますので、低温有機蒸着（～ 800℃）セルから、高温抵抗加熱蒸着（～ 1500℃）MBEセルまで、真空高温ヒーター・蒸着セルとして幅広い様々な用途に活用いただけます。 シャッター・アクチュエータ、水冷ジャケットも用意。 800℃以上の高温ヒーターは、内部シールドを備え、断熱・熱遮蔽を考慮した設計。 【主仕様】 ■最高制御温度：800℃、又は1500℃ ■使用環境：真空中・不活性ガス（*O2 は800℃まで） ■ヒーター：タングステンフィラメント ■るつぼ容積：1cc（最大充填量1.5cc） ■るつぼ材質：アルミナ ■ケース材質：SUS304, 又はモリブデン ■熱電対：K、又はC 【オプション】 ⚫︎るつぼ材質：PBN, グラファイト, 石英 ⚫︎ヒーター：NiCr 線, カンタル線（*O2 用） ⚫︎るつぼ容積：10cc（最大充填量15cc） ⚫︎シャッター：空圧式, 又はモーター駆動 ⚫︎水冷ジャケット ⚫︎コントローラー（ヒーター・シャッター制御）
